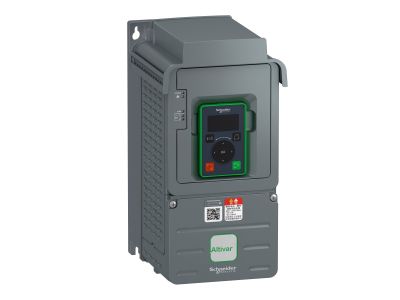

Przemiennik częstotliwości Easy Altivar 610, 2,2 kW, 3f, 380-460 V, z filtrem EMC C3, IP 20 | ATV610U22N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Easy Altivar 610 o numerze katalogowym ATV610U22N4 to zaawansowane rozwiązanie od Schneider Electric, zaprojektowane z myślą o optymalizacji pracy trójfazowych silników asynchronicznych. Urządzenie charakteryzuje się mocą znamionową 2,2 kW (3 hp) w trybie lekkiego przeciążenia (Normal Duty - do 120%) oraz 1,5 kW (2 hp) w przypadku aplikacji wymagających wysokiego momentu rozruchowego i znacznego przeciążenia (Heavy Duty - do 150%).

• Zasilanie trójfazowe: Urządzenie pracuje w szerokim zakresie napięcia wejściowego od 380V do 415V AC, co zapewnia stabilność pracy w zróżnicowanych warunkach sieciowych.
• Technologia Plug & Play: Fabrycznie skonfigurowane parametry pozwalają na natychmiastowe uruchomienie w typowych aplikacjach, co znacząco redukuje czas potrzebny na rozruch technologiczny i konfigurację systemu.
• Zintegrowany filtr EMC: Wbudowany filtr zakłóceń radiowych kategorii C3 pozwala na bezpieczną eksploatację w środowiskach przemysłowych (środowisko 1 i 2) bez konieczności stosowania zewnętrznych komponentów filtrujących.
• Kompaktowa konstrukcja: Przy masie zaledwie 2,4 kg oraz wymiarach 145 mm szerokości, 297 mm wysokości i 203 mm głębokości, napęd pozwala na oszczędność miejsca w szafie sterowniczej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w wymagających sektorach przemysłu. Kluczową normą jest IEC/EN 61800-3 (wydanie 2), która definiuje wymagania dotyczące kompatybilności elektromagnetycznej (EMC) dla napędów elektrycznych o zmiennej prędkości. Dzięki zgodności z kategorią C3, przemiennik jest przystosowany do pracy w sieciach przemysłowych, minimalizując emisję zakłóceń do sieci zasilającej.

Zastosowanie

Easy Altivar 610 znajduje szerokie zastosowanie w kluczowych segmentach infrastrukturalnych i przemysłowych. Jest dedykowany przede wszystkim do:

• Gospodarki wodno-ściekowej: Sterowanie pompami głębinowymi, obiegowymi oraz systemami napowietrzania.
• Sektora Oil & Gas: Napęd pomp procesowych oraz wentylatorów chłodzących.
• Zarządzania budynkami (BMS): Optymalizacja pracy systemów HVAC, wentylacji bytowej i oddymiającej.
• Zarządzania procesami: Sterowanie przenośnikami, mieszadłami oraz innymi maszynami wymagającymi precyzyjnej regulacji prędkości obrotowej.

Wskazówki Montażowe

Podczas instalacji przemiennika ATV610U22N4 należy zwrócić uwagę na następujące aspekty techniczne:

• Stopień ochrony IP20: Urządzenie jest przeznaczone do montażu wewnątrz obudów lub szaf sterowniczych chroniących przed bezpośrednim kontaktem z pyłem i wilgocią.
• Chłodzenie: Należy zachować odpowiednie odstępy montażowe wokół urządzenia (zgodnie z dokumentacją techniczną), aby zapewnić swobodny przepływ powietrza chłodzącego radiator.
• Okablowanie: Zaleca się stosowanie przewodów ekranowanych dla wyjść silnikowych, aby w pełni wykorzystać potencjał zintegrowanego filtra EMC i zminimalizować zakłócenia w otoczeniu.
• Moment dokręcania: Wszystkie zaciski prądowe powinny być dokręcone z odpowiednim momentem, co zapobiega przegrzewaniu się styków przy długotrwałym obciążeniu znamionowym.

FAQ

• Czy napęd posiada wbudowany panel obsługi? Tak, seria Easy Altivar 610 jest wyposażona w interfejs umożliwiający podstawową diagnostykę i zmianę parametrów.
• Czy mogę użyć tego falownika do silnika 1,5 kW? Tak, w takim przypadku napęd będzie pracował w trybie Heavy Duty, oferując wyższą rezerwę momentu obrotowego (przeciążalność do 150%).
• Czy filtr EMC C3 jest wystarczający do zastosowań domowych? Kategoria C3 jest przeznaczona głównie do środowisk przemysłowych. W przypadku instalacji w budynkach mieszkalnych (środowisko 1, kategoria C1/C2) może być wymagane zastosowanie dodatkowych filtrów zewnętrznych.
