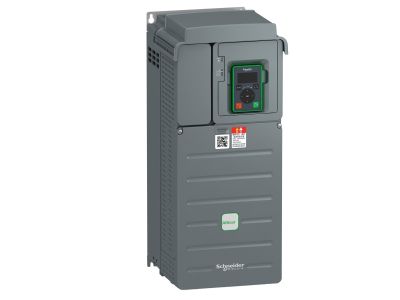

Przemiennik częstotliwości Easy Altivar 610, 18.5 kW, 3f, 380-460 V, z filtrem EMC C3, IP 20 | ATV610D18N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Easy Altivar 610 o numerze katalogowym ATV610D18N4 to zaawansowane rozwiązanie z oferty Schneider Electric, dedykowane do sterowania trójfazowymi silnikami asynchronicznymi. Urządzenie charakteryzuje się wysoką elastycznością operacyjną, oferując dwa tryby pracy dostosowane do charakterystyki obciążenia. W przypadku zastosowań wymagających lekkiego przeciążenia (Normal Duty), napęd obsługuje silniki o mocy znamionowej do 18,5 kW (25 hp) z dopuszczalnym przeciążeniem momentu do 120%. Dla aplikacji o ciężkim rozruchu (Heavy Duty), przemiennik współpracuje z jednostkami o mocy do 15 kW (20 hp), pozwalając na chwilowe przeciążenie sięgające 150%.

• Zasilanie trójfazowe: Urządzenie pracuje w szerokim zakresie napięcia wejściowego od 380 V do 415 V AC, co zapewnia stabilność pracy w zróżnicowanych warunkach sieciowych.
• Filtracja EMC: Zintegrowany filtr wejściowy zakłóceń radiowych kategorii C3 minimalizuje emisję elektromagnetyczną, chroniąc czułe urządzenia elektroniczne w otoczeniu.
• Plug & Play: Fabrycznie skonfigurowane parametry pozwalają na natychmiastowe uruchomienie w standardowych aplikacjach, co znacząco redukuje czas poświęcony na rozruch technologiczny.
• Kompaktowa konstrukcja: Przy masie 13,3 kg i wymiarach 211 mm szerokości, 495 mm wysokości oraz 232 mm głębokości, napęd optymalnie wykorzystuje przestrzeń w szafie sterowniczej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi. Kluczowym aspektem jest zgodność z normą produktową IEC/EN 61800-3 (wydanie 2), która definiuje wymagania dotyczące kompatybilności elektromagnetycznej (EMC) dla napędów elektrycznych o zmiennej prędkości. Urządzenie spełnia wymogi dla kategorii C3, co pozwala na jego bezpieczne stosowanie w środowiskach przemysłowych (środowisko 1 i 2). Stopień ochrony IP 20 definiuje przeznaczenie napędu do montażu wewnątrz obudów lub szaf sterowniczych, chroniąc przed dostępem do części niebezpiecznych.

Zastosowanie

Easy Altivar 610 znajduje szerokie zastosowanie w kluczowych sektorach przemysłu i infrastruktury. Został zoptymalizowany pod kątem pracy w:

• Gospodarce wodno-ściekowej: Sterowanie pompami głębinowymi, obiegowymi oraz systemami napowietrzania.
• Sektorze Oil & Gas: Napęd pomp procesowych i wentylatorów chłodzących.
• Zarządzaniu budynkami (BMS): Obsługa central wentylacyjnych, systemów klimatyzacji oraz pomp ciepła.
• Automatyce procesowej: Precyzyjne sterowanie przenośnikami i mieszadłami w liniach produkcyjnych.

Wskazówki Montażowe

Podczas instalacji przemiennika ATV610D18N4 należy zwrócić szczególną uwagę na zapewnienie odpowiedniej cyrkulacji powietrza, ze względu na stopień ochrony IP 20 i konieczność odprowadzania ciepła generowanego podczas pracy. Montaż powinien odbywać się pionowo na stabilnej powierzchni wewnątrz szafy sterowniczej. Należy zachować zalecane odstępy od sąsiednich urządzeń, aby uniknąć przegrzania. Przewody zasilające oraz silnikowe powinny być prowadzone zgodnie z zasadami EMC, z wykorzystaniem ekranowanych kabli dla wyjścia silnikowego, co w połączeniu z wbudowanym filtrem C3 gwarantuje najwyższą kulturę pracy układu napędowego.

FAQ

• Czy ten napęd posiada wbudowany panel sterowania? Tak, seria Easy Altivar 610 jest wyposażona w interfejs umożliwiający lokalną konfigurację i diagnostykę parametrów pracy.
• Jaka jest różnica między trybem lekkiego a znacznego przeciążenia? Tryb lekkiego przeciążenia (120%) jest dedykowany dla pomp i wentylatorów, natomiast tryb znacznego przeciążenia (150%) stosuje się w maszynach o trudnym rozruchu, takich jak kruszarki czy przenośniki taśmowe.
• Czy filtr EMC C3 jest wystarczający do zastosowań przemysłowych? Tak, kategoria C3 jest standardem w środowiskach przemysłowych i zapewnia odpowiedni poziom ochrony przed zakłóceniami w sieciach zasilających.
