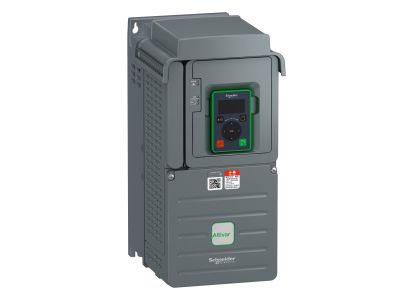

Przemiennik częstotliwości Easy Altivar 610, 11 kW, 3f, 380-460 V, z filtrem EMC C3, IP 20 | ATV610D11N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Easy Altivar 610 o numerze katalogowym ATV610D11N4 to zaawansowane rozwiązanie od Schneider Electric, zaprojektowane z myślą o optymalizacji pracy trójfazowych silników asynchronicznych. Urządzenie charakteryzuje się wysoką elastycznością operacyjną, oferując wsparcie dla silników o mocy znamionowej do 11 kW (15 hp) w warunkach lekkiego przeciążenia (do 120% momentu znamionowego) oraz do 7,5 kW (10 hp) w aplikacjach wymagających znacznego przeciążenia (do 150%). Dzięki koncepcji plug & play, falownik posiada fabrycznie skonfigurowane parametry, co znacząco skraca czas wdrożenia i minimalizuje ryzyko błędów podczas uruchomienia.

• Zintegrowany filtr EMC C3: Wbudowane filtry wejściowe zakłóceń radiowych eliminują konieczność stosowania zewnętrznych komponentów, zapewniając kompatybilność elektromagnetyczną w środowiskach przemysłowych.
• Wszechstronność zasilania: Urządzenie pracuje w szerokim zakresie napięcia znamionowego od 380 V do 415 V AC przy częstotliwości sieciowej 50/60 Hz.
• Kompaktowa konstrukcja: Przy masie 7,2 kg i wymiarach 171 mm szerokości, 360 mm wysokości oraz 233 mm głębokości, napęd pozwala na efektywne zagospodarowanie przestrzeni w szafie sterowniczej.
• Stopień ochrony IP 20: Obudowa zapewnia podstawową ochronę przed dostępem do części niebezpiecznych, dedykowaną do montażu wewnątrz rozdzielnic.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w wymagających warunkach przemysłowych. Kluczową normą jest IEC/EN 61800-3 (wydanie 2), która definiuje wymagania dotyczące kompatybilności elektromagnetycznej (EMC) dla napędów elektrycznych o zmiennej prędkości. Urządzenie spełnia wymogi kategorii C3, co pozwala na jego bezpieczne stosowanie w środowiskach typu 1 i 2 bez negatywnego wpływu na inne urządzenia elektroniczne w sieci.

Zastosowanie

Easy Altivar 610 znajduje szerokie zastosowanie w kluczowych segmentach infrastrukturalnych i przemysłowych. Jest to rozwiązanie dedykowane przede wszystkim dla:

• Gospodarki wodno-ściekowej: Sterowanie pompami głębinowymi, tłoczniami oraz systemami napowietrzania.
• Branży Oil & Gas: Obsługa procesów przesyłowych i pomocniczych w wydobyciu i przetwórstwie.
• Zarządzania budynkami (BMS): Optymalizacja pracy wentylatorów, central klimatyzacyjnych oraz układów cyrkulacji wody.
• Zarządzania procesami: Kontrola maszyn w liniach technologicznych wymagających precyzyjnej regulacji prędkości obrotowej.

Wskazówki Montażowe

Podczas instalacji przemiennika ATV610D11N4 należy zwrócić szczególną uwagę na zapewnienie odpowiedniej cyrkulacji powietrza, aby uniknąć przegrzania komponentów mocy. Montaż powinien odbywać się pionowo na stabilnej powierzchni wewnątrz szafy sterowniczej. Należy zachować minimalne odstępy od sąsiednich urządzeń zgodnie z dokumentacją techniczną. Przewody zasilające oraz silnikowe powinny być prowadzone oddzielnie, aby zminimalizować sprzężenia elektromagnetyczne. Zaleca się stosowanie ekranowanych kabli silnikowych dla pełnego wykorzystania potencjału zintegrowanego filtra EMC C3.

FAQ

• Czy ten falownik posiada wbudowany panel sterowania? Tak, seria Easy Altivar 610 jest wyposażona w interfejs umożliwiający szybką diagnostykę i zmianę parametrów pracy.
• Jaka jest maksymalna moc silnika dla tego modelu? Przy lekkim przeciążeniu (np. pompy, wentylatory) moc wynosi 11 kW. Przy ciężkim rozruchu moc znamionowa silnika nie powinna przekraczać 7,5 kW.
• Czy urządzenie wymaga dodatkowych filtrów przeciwzakłóceniowych? Nie, dzięki zintegrowanemu filtrowi kategorii C3, urządzenie spełnia normy EMC w większości zastosowań przemysłowych bez dodatkowych akcesoriów.
