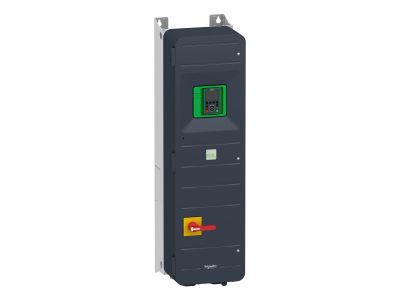

Przemiennik częstotliwości ATV950 3-fazowy 380/480VAC 50/60Hz 90kW 173A IP55 | ATV950D90N4E Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości ATV950 o symbolu ATV950D90N4E to trójfazowy falownik zasilany napięciem 380–480 V AC 50/60 Hz. Oferuje moc 90 kW i prąd znamionowy 173 A, co umożliwia precyzyjne sterowanie dużymi silnikami asynchronicznymi w aplikacjach przemysłowych. Stopień ochrony IP55 zapewnia odporność na pył i strugi wody, co pozwala na pracę w trudnych warunkach środowiskowych bez konieczności stosowania dodatkowych obudów.

• Moc 90 kW / prąd 173 A: wysoka wydajność umożliwiająca napędzanie wymagających odbiorników, takich jak pompy, wentylatory czy sprężarki, bez ryzyka przeciążenia.
• Zasilanie 3-fazowe 380–480 V AC 50/60 Hz: szeroki zakres napięcia i częstotliwości gwarantuje kompatybilność z różnymi sieciami zasilającymi na całym świecie.
• Stopień ochrony IP55: szczelna obudowa chroni przed wnikaniem pyłu i wody, co redukuje koszty konserwacji i wydłuża żywotność urządzenia w halach produkcyjnych, na zewnątrz i w innych wymagających lokalizacjach.
• Konstrukcja przystosowana do montażu na ścianie lub podłodze: elastyczność instalacji pozwala na optymalne wykorzystanie przestrzeni w rozdzielnicach i szafach sterowniczych (szczegóły montażu zgodnie z dokumentacją producenta).
• Zaawansowane algorytmy sterowania silnikiem: płynna regulacja prędkości i momentu obrotowego, co przekłada się na oszczędność energii i precyzję procesów technologicznych (szczegóły w dokumentacji technicznej).

Zgodność z Normami

Przemiennik częstotliwości ATV950 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz międzynarodowymi standardami bezpieczeństwa i kompatybilności elektromagnetycznej. Urządzenie posiada certyfikat CE, co potwierdza jego zgodność z wymogami rynku Unii Europejskiej.

Zastosowanie

Falownik ATV950D90N4E jest przeznaczony do płynnej regulacji prędkości obrotowej trójfazowych silników asynchronicznych w instalacjach przemysłowych i komercyjnych. Sprawdza się w aplikacjach wymagających wysokiej dynamiki oraz niezawodności.

• Sterowanie pompami – precyzyjna regulacja wydajności w systemach wodociągowych, kanalizacyjnych i nawadniających.
• Napędy wentylatorów i klimatyzatorów – optymalizacja przepływu powietrza przy jednoczesnym zmniejszeniu zużycia energii.
• Przenośniki taśmowe i linie produkcyjne – płynny rozruch i hamowanie, co minimalizuje obciążenia mechaniczne.
• Sprężarki i agregaty chłodnicze – stabilna praca przy zmiennym obciążeniu, wydłużająca żywotność urządzeń.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i odczekaj czas wymagany do rozładowania kondensatorów (zgodnie z instrukcją). Urządzenie montuj na szynie TH35 (DIN) lub bezpośrednio na ścianie przy użyciu dostarczonych elementów mocujących. Przekrój przewodów zasilających i silnikowych dobierz zgodnie z prądem znamionowym (173 A) oraz obowiązującymi normami. Momenty dokręcania zacisków oraz szczegółowe wytyczne dotyczące chłodzenia i odległości od innych urządzeń znajdziesz w dokumentacji technicznej producenta. Zachowaj stopień ochrony IP55 poprzez stosowanie odpowiednich dławików kablowych i uszczelnień.

FAQ

• Jaki jest stopień ochrony tego przemiennika? Stopień ochrony IP55 oznacza, że urządzenie jest pyłoszczelne i chronione przed strugami wody. Może być montowane w miejscach narażonych na wilgoć i zapylenie, bez konieczności stosowania dodatkowej obudowy.
• Jakie napięcie zasilania jest wymagane? Falownik wymaga trójfazowego napięcia przemiennego w zakresie 380–480 V AC o częstotliwości 50/60 Hz. Jest kompatybilny z większością europejskich i światowych sieci przemysłowych.
• Jaką moc i prąd może dostarczyć urządzenie? Moc znamionowa wynosi 90 kW, a prąd wyjściowy 173 A. Pozwala to na zasilanie dużych silników asynchronicznych w wymagających aplikacjach przemysłowych.
