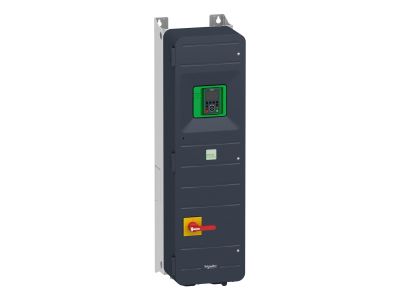

Przemiennik częstotliwości ATV950 3-fazowy 380/480VAC 50/60Hz 55kW 106A IP55 | ATV950D55N4E Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości ATV950 to trójfazowe urządzenie przeznaczone do sterowania prędkością silników indukcyjnych. Działa w zakresie napięcia 380–480 VAC przy częstotliwości 50/60 Hz. Oferuje moc wyjściową 55 kW i prąd znamionowy 106 A, co umożliwia zasilanie dużych odbiorników bez ryzyka przeciążenia. Obudowa o stopniu ochrony IP55 zapewnia odporność na pył i strugi wody, co pozwala na pracę w trudnych warunkach przemysłowych.

• Moc 55 kW / prąd 106 A: Bezkompromisowa wydajność do napędzania dużych silników, pomp, wentylatorów i przenośników bez ryzyka przeciążenia termicznego.
• Zasilanie 3×380–480 VAC 50/60 Hz: Szeroki zakres napięć umożliwia pracę w różnych sieciach przemysłowych i komercyjnych bez dodatkowych transformatorów.
• Stopień ochrony IP55: Zabezpieczenie przed wnikaniem pyłu i wody (strugi) – doskonałe do zastosowań w halach produkcyjnych, stacjach uzdatniania wody i na zewnątrz w osłonach.
• Falownik 3-fazowy wyjście: Precyzyjna regulacja częstotliwości i napięcia dla optymalnego sterowania silnikami asynchronicznymi.
• Kompaktowa konstrukcja naścienna: Łatwy montaż w standardowych rozdzielnicach lub bezpośrednio na ścianie dzięki solidnej obudowie IP55.

Zgodność z Normami

Przemiennik częstotliwości ATV950 został zaprojektowany zgodnie z wymaganiami europejskich dyrektyw dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej (EMC). Posiada oznaczenie CE. Urządzenie spełnia standardy branżowe dla przemienników częstotliwości stosowanych w instalacjach przemysłowych.

Zastosowanie

Falownik ATV950 jest przeznaczony do wszechstronnego sterowania silnikami elektrycznymi w różnych gałęziach przemysłu. Sprawdza się w aplikacjach wymagających zmiennej prędkości obrotowej.

• Sterowanie pompami wodnymi, kanalizacyjnymi i hydroforowymi – płynna regulacja wydajności i optymalizacja zużycia energii.
• Napęd wentylatorów i klimatyzatorów w systemach wentylacji przemysłowej i komercyjnej.
• Sterowanie przenośnikami taśmowymi, podajnikami i liniami produkcyjnymi w przemyśle ciężkim.
• Automatyka budynkowa – agregaty, sprężarki i wyciągi dymu wymagające precyzyjnej kontroli prędkości.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości ATV950 może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV lub wyższymi). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające i odczekać wymagany czas potrzebny do rozładowania kondensatorów. Urządzenie montować pionowo na niepalnym podłożu, zapewniając odpowiednią wentylację (min. 10 cm odstępu powyżej i poniżej obudowy). Przekrój przewodów zasilających i silnikowych należy dobrać zgodnie z normami dla prądu 106 A, zwracając uwagę na spadki napięcia. Moment dokręcania zacisków stosować zgodnie z instrukcją producenta. Falownik nie wymaga stosowania szyny DIN – montaż odbywa się za pomocą śrub przez otwory montażowe w obudowie.

FAQ

• Jaki jest stopień ochrony obudowy? Przemiennik ATV950 posiada stopień ochrony IP55 – jest odporny na pył oraz strugi wody, co pozwala na instalację w wilgotnym i zapylonym otoczeniu.
• Jakie napięcie zasilania jest wymagane? Urządzenie wymaga trójfazowego napięcia 380–480 VAC (50/60 Hz). Nie należy podłączać do sieci jednofazowej.
• Jaką moc silnika mogę podłączyć? Falownik jest przystosowany do silników o mocy do 55 kW i prądzie znamionowym do 106 A. Dla niższych mocy stosunek znamionowy nie stanowi problemu – urządzenie automatycznie dostosowuje parametry.
