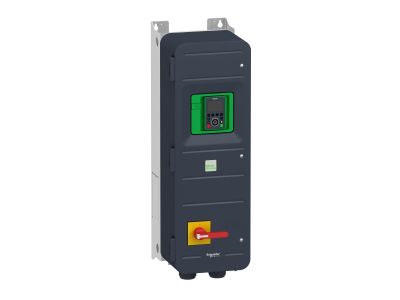

Przemiennik częstotliwości ATV950 3-fazowy 380/480VAC 50/60Hz 30kW 61.5A IP55 | ATV950D30N4E Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości ATV950 (symbol ATV950D30N4E) to zaawansowane urządzenie do sterowania prędkością i momentem obrotowym silników trójfazowych. Zaprojektowany do pracy w sieciach 380–480 VAC, 50/60 Hz, oferuje moc wyjściową 30 kW przy prądzie znamionowym 61,5 A. Stopień ochrony IP55 zapewnia niezawodną pracę w środowiskach o podwyższonej wilgotności i zapyleniu, co czyni go odpowiednim do zastosowań przemysłowych i komercyjnych.

• Moc znamionowa 30 kW i prąd 61,5 A: Umożliwia precyzyjne sterowanie dużymi silnikami, zapewniając płynną regulację prędkości przy pełnym obciążeniu bez ryzyka przeciążenia.
• Zasilanie 3-fazowe 380–480 VAC, 50/60 Hz: Kompatybilny z powszechnie stosowanymi sieciami przemysłowymi, co ułatwia integrację w istniejących instalacjach.
• Stopień ochrony IP55: Chroni przed wnikaniem pyłu i strug wody, gwarantując długotrwałą niezawodność w trudnych warunkach atmosferycznych i produkcyjnych.
• Kompatybilność z silnikami trójfazowymi: Umożliwia płynną regulację prędkości obrotowej, rozruch i hamowanie, co przekłada się na oszczędność energii i ochronę maszyn.
• Konstrukcja przystosowana do montażu naściennego: Ułatwia instalację na hali produkcyjnej, w szafach sterowniczych lub bezpośrednio przy maszynie.

Zgodność z Normami

Przemiennik częstotliwości ATV950 został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej. Urządzenie jest przeznaczone do stosowania w instalacjach przemysłowych i komercyjnych, zgodnie z przeznaczeniem określonym przez producenta.

Zastosowanie

Przemiennik częstotliwości ATV950 znajduje zastosowanie wszędzie tam, gdzie wymagana jest płynna regulacja prędkości silników przy jednoczesnym zachowaniu wysokiej niezawodności w trudnych warunkach.

• Sterowanie prędkością pomp, wentylatorów i sprężarek w systemach HVAC.
• Napędy przenośników, taśmociągów i podajników w liniach produkcyjnych.
• Regulacja obrotów mieszadeł, młynów i urządzeń obróbczych w przemyśle spożywczym, chemicznym i drzewnym.
• Zastosowania w automatyce budynkowej – sterowanie klimatyzacją i wentylacją mechaniczną.

Wskazówki Montażowe

Montaż, podłączenie oraz uruchomienie przemiennika częstotliwości może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV) oraz odpowiednim przeszkoleniem w zakresie napędów elektrycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i odczekaj na rozładowanie kondensatorów pośredniego obwodu DC (min. 5 minut). Urządzenie montuj w pozycji pionowej, zapewniając swobodny przepływ powietrza chłodzącego. Przekroje przewodów zasilających i silnikowych dobierz zgodnie z normą PN-HD 60364 (IEC 60364) oraz wartością prądu znamionowego 61,5 A. Moment dokręcania zacisków oraz zalecany typ zabezpieczeń nadprądowych znajdują się w dokumentacji technicznej producenta.

FAQ

• Jaki jest stopień ochrony obudowy przemiennika ATV950? Stopień ochrony obudowy wynosi IP55, co oznacza odporność na wnikanie pyłu oraz strug wody – idealne do środowisk o podwyższonej wilgotności i zapyleniu.
• Jakie napięcie zasilania jest wymagane? Urządzenie przeznaczone jest do trójfazowej sieci 380–480 VAC o częstotliwości 50 lub 60 Hz.
• Jaką moc silnika można sterować tym przemiennikiem? Moc wyjściowa to 30 kW, a prąd znamionowy 61,5 A – urządzenie nadaje się do sterowania silnikami trójfazowymi o odpowiednich parametrach.
