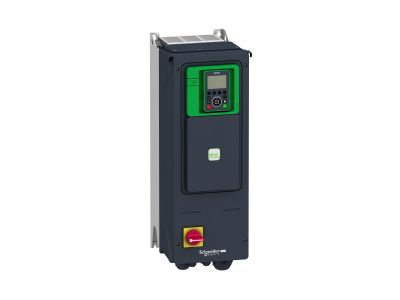

Przemiennik częstotliwości ATV950 3-fazowy 380/480VAC 50/60Hz 22kW 46.3A IP55 | ATV950D22N4E Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości ATV950D22N4E to zaawansowane urządzenie do płynnej regulacji prędkości obrotowej silników trójfazowych. Zaprojektowany do pracy w sieci 3-fazowej 380-480VAC, oferuje moc 22kW i prąd znamionowy 46.3A, co pozwala na bezpieczne i wydajne sterowanie odbiornikami o znacznym obciążeniu. Stopień ochrony IP55 gwarantuje odporność na działanie pyłu i strumieni wody, umożliwiając instalację w wymagających warunkach przemysłowych.

• Moc 22kW i prąd 46.3A: Umożliwia sterowanie silnikami średniej mocy bez ryzyka przeciążenia, zapewniając długotrwałą i bezawaryjną pracę.
• Zasilanie 3-fazowe 380-480VAC 50/60Hz: Kompatybilność z popularnymi sieciami przemysłowymi, co upraszcza integrację w istniejących instalacjach.
• Stopień ochrony IP55: Odporność na kurz i wodę, pozwala na montaż w hali produkcyjnej, w pobliżu maszyn czy na zewnątrz (w odpowiedniej obudowie).
• Płynna regulacja prędkości: Precyzyjne sterowanie obrotami silnika, optymalizujące zużycie energii i dynamikę procesów technologicznych.
• Wbudowane zabezpieczenia: Chronią przemiennik i silnik przed zwarciami, przeciążeniami oraz przegrzaniem (szczegóły w dokumentacji).

Zgodność z Normami

Przemiennik częstotliwości spełnia wymagania odpowiednich dyrektyw Unii Europejskiej i posiada oznaczenie CE. Został zaprojektowany zgodnie z obowiązującymi normami dla napędów o regulowanej prędkości, zapewniając bezpieczeństwo użytkowania i kompatybilność elektromagnetyczną.

Zastosowanie

Przemiennik ATV950D22N4E przeznaczony jest do sterowania prędkością obrotową silników asynchronicznych trójfazowych w różnorodnych aplikacjach przemysłowych i komercyjnych.

• Sterowanie pracą pomp wodnych i ściekowych – płynna regulacja wydajności, oszczędność energii.
• Regulacja wentylatorów i układów klimatyzacji – dostosowywanie przepływu powietrza do bieżących potrzeb.
• Napędy przenośników taśmowych i transportowych – precyzyjne utrzymywanie prędkości oraz łagodny rozruch.
• Maszyny pakujące, obrabiarki i urządzenia produkcyjne – zwiększenie efektywności i dokładności procesów.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości może być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające i odczekać do rozładowania kondensatorów (minimum 5 minut). Urządzenie należy zamontować w pozycji pionowej na niepalnym podłożu, zapewniając odpowiednią wentylację (minimalne odległości od ścian i innych urządzeń – zgodnie z instrukcją producenta). Przekrój przewodów zasilających i silnikowych dobrać do prądu znamionowego 46.3A, a momenty dokręcania zacisków stosować zgodnie z dokumentacją techniczną.

FAQ

• Jaki jest stopień ochrony przemiennika ATV950D22N4E? Stopień ochrony wynosi IP55, co oznacza pełną ochronę przed osadzaniem się pyłu oraz ochronę przed strumieniami wody. Pozwala to na instalację w warunkach podwyższonej wilgotności i zapylenia.
• Jaki zakres napięcia zasilania jest dopuszczalny? Urządzenie pracuje w sieci 3-fazowej 380-480VAC przy częstotliwości 50/60Hz. Należy upewnić się, że napięcie sieci mieści się w tych granicach.
• Czy przemiennik posiada wbudowany filtr EMC? Informacja o wyposażeniu w filtr EMC nie została podana w danych technicznych. Zalecamy sprawdzenie szczegółów w pełnej dokumentacji producenta przed instalacją w sieci z wymaganiami kompatybilności elektromagnetycznej.
