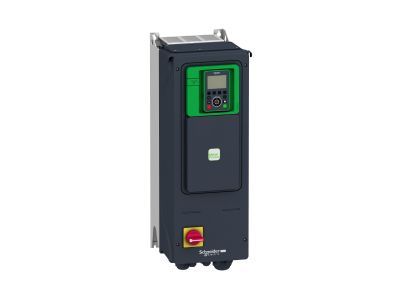

Przemiennik częstotliwości ATV950 3-fazowy 380/480VAC 50/60Hz 11kW 23.5A IP55 | ATV950D11N4E Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości ATV950 (symbol ATV950D11N4E) to trójfazowe urządzenie przeznaczone do precyzyjnej regulacji prędkości obrotowej silników asynchronicznych. Dzięki mocy 11 kW i prądowi znamionowemu 23,5 A umożliwia sterowanie napędami o znacznym obciążeniu w zakresie napięcia zasilania 380–480 VAC (50/60 Hz). Stopień ochrony IP55 zapewnia odporność na wnikanie pyłów i strug wody, co czyni go odpowiednim do wymagających warunków pracy. Urządzenie jest w pełni konfigurowalne i oferuje stabilną pracę w automatyce przemysłowej i budynkowej.

• Moc 11 kW / prąd 23,5 A: napędy o dużej mocy są sterowane bez przeciążeń, co wydłuża żywotność silnika i instalacji.
• Zasilanie 3-fazowe 380–480 VAC 50/60 Hz: uniwersalność zastosowania w europejskich sieciach przemysłowych z możliwością pracy przy różnych napięciach.
• Stopień ochrony IP55: odporność na kurz i wilgoć – nadaje się do montażu w halach, kanałach technologicznych oraz strefach zewnętrznych.
• Seria ATV950: zaawansowana regulacja wektorowa i funkcje bezpieczeństwa (w zależności od konfiguracji) zapewniające płynną pracę napędu.
• Kompaktowa konstrukcja: oszczędność miejsca w szafie sterowniczej przy zachowaniu pełnej funkcjonalności.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymogi dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej, co gwarantuje bezpieczną eksploatację w instalacjach przemysłowych i budynkowych.

Zastosowanie

Przemiennik ATV950 znajduje zastosowanie wszędzie tam, gdzie wymagana jest płynna regulacja prędkości silników elektrycznych – od prostych wentylatorów po zaawansowane linie produkcyjne.

• Sterowanie prędkością pomp, wentylatorów i sprężarek w systemach HVAC oraz instalacjach wodociągowych.
• Napędy przenośników, mieszadeł i obrabiarek w przemyśle spożywczym, chemicznym i drzewnym.
• Regulacja obrotów w dźwigach, suwnicach oraz innych urządzeniach transportu bliskiego.
• Integracja z systemami automatyki budynkowej (BMS) za pomocą opcjonalnych modułów komunikacyjnych.

Wskazówki Montażowe

Montaż i uruchomienie przemiennika powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające oraz odczekaj czas rozładowania kondensatorów (minimum 5 minut). Urządzenie montuj na płaskiej, niepalnej powierzchni, zapewniając odpowiednią wentylację – zachowaj odstępy wentylacyjne zgodnie z instrukcją. Przekroje przewodów silnikowych i zasilających dobierz do prądu 23,5 A oraz odległości, stosując odpowiednie zabezpieczenia nadprądowe.

FAQ

• Czy przemiennik ATV950D11N4E posiada wbudowany filtr EMC? W zależności od wersji – zalecamy sprawdzenie konkretnej konfiguracji w karcie katalogowej. W standardowym modelu filtr może być opcjonalny.
• Jaki stopień ochrony ma to urządzenie? IP55 – oznacza ochronę przed pyłem (w ograniczonym zakresie) oraz przed strugami wody, co pozwala na montaż w środowiskach przemysłowych o podwyższonej wilgotności.
• Jakie napięcie sterowania jest wymagane? Przemiennik zasilany jest napięciem 3-fazowym 380–480 VAC 50/60 Hz. Szczegóły dotyczące obwodów sterowniczych i wejść/wyjść logicznych znajdują się w dokumentacji technicznej produktu.
