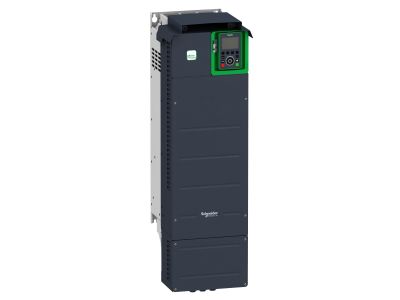

Przemiennik częstotliwości ATV930 3-fazowy 380/480VAC 50/60Hz 75kW 145A IP21, Altivar 930 | ATV930D75N4C Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 930 (symbol ATV930D75N4C) to zaawansowany napęd 3-fazowy przeznaczony do sterowania silnikami synchronicznymi i asynchronicznymi w układach o charakterystyce stałomomentowej. Urządzenie zasilane napięciem 380–480 VAC 50/60 Hz zapewnia prąd znamionowy 145 A, co przekłada się na możliwość zasilania silników o mocy do 75 kW (100 KM) przy lekkim przeciążeniu (120%) lub do 55 kW (75 KM) przy znacznym przeciążeniu (150%). Stopień ochrony IP21 umożliwia pracę w suchych pomieszczeniach przemysłowych. Zintegrowany filtr EMC ogranicza zakłócenia elektromagnetyczne, a wbudowany serwer sieciowy i rejestracja danych skracają czas przestojów przez szybkie diagnozowanie i konserwację prewencyjną. Szeroki wybór interfejsów komunikacyjnych (EtherNet/IP, Modbus TCP) oraz kompatybilność z oprogramowaniem SoMove ułatwiają integrację z istniejącą architekturą automatyki.

• Prąd znamionowy 145 A przy 380–480 VAC: umożliwia zasilanie silników o dużej mocy bez ryzyka przeciążenia, zapewniając stabilną pracę w wymagających aplikacjach przemysłowych.
• Zintegrowany filtr EMC: redukuje emisję zakłóceń elektromagnetycznych, co ułatwia spełnienie wymogów kompatybilności elektromagnetycznej i pozwala na pracę w środowiskach wrażliwych na zakłócenia.
• Funkcje sieciowe (serwer WWW, rejestracja danych): umożliwiają zdalne monitorowanie, szybkie rozwiązywanie problemów i planowanie konserwacji prewencyjnej, minimalizując nieplanowane przestoje.
• Zaawansowana łączność EtherNet/IP i Modbus TCP: zapewniają głęboką integrację z systemami automatyki, sterownikami PLC i nadrzędnymi sieciami przemysłowymi.
• Kompatybilność z oprogramowaniem SoMove: upraszcza konfigurację, kopiowanie ustawień i wymianę napędu zapasowego, redukując czas przestojów serwisowych.

Zgodność z Normami

Przemiennik częstotliwości Altivar 930 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Konstrukcja i parametry elektryczne zapewniają bezpieczną eksploatację w instalacjach przemysłowych zgodnie z dyrektywami niskonapięciową i kompatybilności elektromagnetycznej.

Zastosowanie

Napęd Altivar 930 został zaprojektowany przede wszystkim dla systemów z charakterystyką stałomomentową, co czyni go idealnym wyborem do precyzyjnego sterowania prędkością silników w aplikacjach przemysłowych wymagających wysokiej dynamiki i niezawodności.

• Sterowanie silnikami synchronicznymi i asynchronicznymi w przenośnikach, podajnikach, wentylatorach oraz pompach o stałym momencie obciążenia.
• Zastosowania wymagające lekkiego przeciążenia (do 120%) lub znacznego przeciążenia (do 150%) – np. w maszynach pakujących, mieszalnikach i liniach produkcyjnych.
• Integracja z systemami automatyki budynkowej (HVAC) i przemysłowej dzięki wbudowanym protokołom komunikacyjnym EtherNet/IP i Modbus TCP.
• Praca w trybie master/slave w złożonych układach wielonapędowych, gdzie wymagana jest synchronizacja i nadrzędne sterowanie.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie należy instalować w pozycji pionowej na płaskiej, niepalnej powierzchni, z zachowaniem wymaganych odstępów wentylacyjnych. Przekrój przewodów zasilających i silnikowych dobrać do prądu znamionowego 145 A oraz warunków zwarciowych. Momenty dokręcania zacisków oraz zalecane bezpieczniki należy stosować zgodnie z dokumentacją producenta. W przypadku montażu w szafie sterowniczej zapewnić odpowiednią cyrkulację powietrza i unikać kondensacji wilgoci.

FAQ

• Jaki stopień ochrony ma przemiennik ATV930D75N4C? Stopień ochrony wynosi IP21 – urządzenie zabezpieczone jest przed dotykiem narzędziami i wnikaniem ciał stałych o średnicy powyżej 12,5 mm, a także przed pionowo kapiącą wodą, co czyni je odpowiednim do suchych pomieszczeń przemysłowych.
• Czy wymagany jest zewnętrzny filtr EMC? Nie, przemiennik wyposażono w zintegrowany filtr EMC, który ogranicza emisję zakłóceń elektromagnetycznych do poziomu wymaganego przez normy. W większości aplikacji nie ma potrzeby stosowania dodatkowego filtra.
• Jakie napięcie zasilania mogę podać? Urządzenie jest przeznaczone do zasilania 3-fazowego 380–480 VAC 50/60 Hz. Należy bezwzględnie przestrzegać zakresu napięcia oraz zabezpieczeń nadprądowych zgodnych z zaleceniami producenta.
