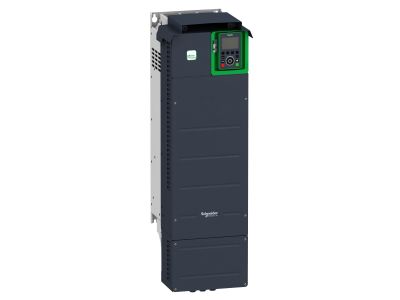

Przemiennik częstotliwości ATV930 3-fazowy 380/480VAC 50/60Hz 75kW 145A IP21, Altivar 930 | ATV930D75N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 930, model ATV930D75N4, to zaawansowany napęd 3-fazowy przeznaczony do zasilania silników synchronicznych i asynchronicznych w systemach stałomomentowych. Urządzenie pracuje przy napięciu wejściowym 380–480 VAC 50/60 Hz i oferuje prąd znamionowy 145 A, co przekłada się na możliwość sterowania silnikami o mocy do 75 kW w zastosowaniach z lekkim przeciążeniem (do 120%) oraz do 55 kW przy znacznym przeciążeniu (do 150%). Stopień ochrony IP21 zapewnia odporność na dostęp ciał stałych o średnicy powyżej 12 mm oraz pionowo kapiącą wodę, co pozwala na montaż w suchych pomieszczeniach przemysłowych.

• Prąd znamionowy 145 A: umożliwia bezpieczne zasilanie silników o dużej mocy bez ryzyka przeciążenia toru zasilania, przy jednoczesnym zachowaniu rezerwy dla wymagających aplikacji.
• Wbudowany filtr EMC: redukuje emisję zakłóceń elektromagnetycznych, co ułatwia spełnienie wymogów kompatybilności elektromagnetycznej w środowisku przemysłowym bez konieczności stosowania dodatkowych filtrów zewnętrznych.
• Czoper hamujący zintegrowany: umożliwia efektywne hamowanie dynamiczne silnika, poprawiając precyzję zatrzymania i odzysk energii w aplikacjach z częstymi cyklami start/stop.
• Zaawansowana łączność (EtherNet/IP, Modbus TCP): gwarantuje głęboką integrację z systemami sterowania i automatyki, umożliwiając zdalne monitorowanie, parametryzację oraz synchronizację master/slave.
• Serwer sieciowy i rejestracja danych: przyspieszają diagnostykę i konserwację prewencyjną, skracając czas przestoju – dane o pracy napędu są dostępne lokalnie bez dodatkowego oprogramowania.
• Kompatybilność z oprogramowaniem SoMove: pozwala na łatwe zapisywanie i przenoszenie konfiguracji między napędami, co upraszcza wymianę urządzenia w razie awarii i redukuje czas przestojów serwisowych.

Zgodność z Normami

Przemiennik częstotliwości Altivar 930 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Urządzenie posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw niskonapięciowej (LVD) i kompatybilności elektromagnetycznej (EMC). Wbudowany filtr EMC wraz z czoperem hamującym wspomagają zgodność z normami dotyczącymi emisji i odporności zakłóceń w środowisku przemysłowym.

Zastosowanie

Altivar 930 został zaprojektowany specjalnie dla systemów z charakterystyką stałomomentową, gdzie wymagana jest wysoka precyzja i dynamika sterowania. Znajduje zastosowanie w następujących scenariuszach:

• Sterowanie silnikami synchronicznymi i asynchronicznymi w aplikacjach podnoszenia, przenośników, mieszadeł i pomp o stałym momencie obciążenia.
• Praca w układach master/slave – synchronizacja kilku napędów dla dużych maszyn lub linii produkcyjnych, z możliwością automatycznego przejęcia sterowania w razie awarii lidera.
• Integracja z systemami automatyki budynkowej i przemysłowej za pośrednictwem sieci EtherNet/IP lub Modbus TCP, umożliwiająca zdalne monitorowanie i parametryzację.
• Zastosowania wymagające częstego hamowania dynamicznego – czoper hamujący pozwala na bezpieczne odprowadzanie energii przy dużych momentach hamowania.

Wskazówki Montażowe

Montaż i uruchomienie przemiennika częstotliwości powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie zasilania i odczekać czas niezbędny do rozładowania kondensatorów obwodu pośredniego (minimum 5 minut). Urządzenie należy zainstalować w pozycji pionowej na płaskiej powierzchni, zapewniając odpowiednią wentylację zgodnie z wymaganiami producenta – w szczególności zachować odstępy od ścian i innych urządzeń. Przekrój przewodów zasilających i silnikowych należy dobrać do prądu znamionowego 145 A oraz lokalnych warunków instalacyjnych. W przypadku pracy w środowisku wilgotnym lub zapylonym wymagane jest zastosowanie dodatkowych obudów ochronnych – stopień IP21 nie zapewnia całkowitej ochrony przed wodą ani pyłem.

FAQ

• Czy przemiennik posiada wbudowany filtr EMC i czoper hamujący? Tak, model ATV930D75N4 został wyposażony w zintegrowany filtr EMC oraz czoper hamujący, co ułatwia spełnienie norm kompatybilności elektromagnetycznej i umożliwia efektywne hamowanie dynamiczne bez konieczności zakupu dodatkowych akcesoriów.
• Jaki jest stopień ochrony i czy można go montować na zewnątrz? Stopień ochrony wynosi IP21, co oznacza ochronę przed dotknięciem palcem oraz przed pionowo kapiącą wodą. Urządzenie przeznaczone jest do montażu wewnątrz suchych pomieszczeń przemysłowych – nie nadaje się do instalacji zewnętrznych ani miejsc o podwyższonej wilgotności bez dodatkowej obudowy.
• Jakie protokoły komunikacyjne są obsługiwane i czy mogę zintegrować napęd z istniejącą siecią? Przemiennik obsługuje EtherNet/IP oraz Modbus TCP, co pozwala na głęboką integrację z większością systemów sterowania PLC i SCADA. Dodatkowo urządzenie może pracować w trybie master/slave oraz oferuje serwer sieciowy do lokalnego przeglądania danych.
