Przemiennik częstotliwości ATV930 3-fazowy 380/480VAC 50/60Hz 55kW 106A IP21 Altivar Process ATV900 | ATV930D55N4 Schneider Electric

Opis i Kluczowe Cechy

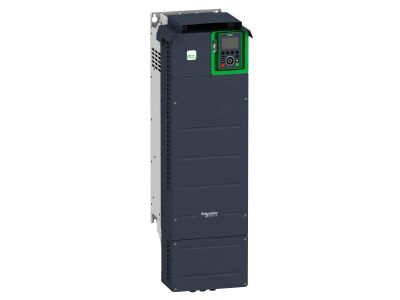

Przemiennik częstotliwości Schneider Electric Altivar 930 (symbol ATV930D55N4) to zaawansowane urządzenie przeznaczone do sterowania silnikami synchronicznymi i asynchronicznymi w aplikacjach o charakterystyce stałomomentowej. Urządzenie zasilane jest napięciem 3-fazowym 380–480 VAC, 50/60 Hz i zapewnia prąd wyjściowy 106 A, co pozwala na zasilanie silników o mocy do 55 kW (75 KM) przy przeciążeniu 120% lub do 45 kW (60 KM) przy przeciążeniu 150%. Stopień ochrony IP21 umożliwia montaż w suchych pomieszczeniach przemysłowych. Wyposażony w zintegrowany filtr EMC, czoper hamujący oraz wbudowany serwer sieciowy i rejestrację danych, stanowi kompleksowe rozwiązanie dla wymagających systemów automatyki.

• Prąd wyjściowy 106 A: zapewnia bezpieczne zasilanie silników o znacznej mocy znamionowej, minimalizując ryzyko przeciążeń i przegrzania napędu.
• Zintegrowany filtr EMC: redukuje zakłócenia elektromagnetyczne, ułatwiając spełnienie wymogów kompatybilności elektromagnetycznej w instalacjach przemysłowych.
• Czoper hamujący: umożliwia dynamiczne hamowanie silnika z odzyskiem energii do rezystora hamującego, co zwiększa efektywność energetyczną w aplikacjach z częstymi cyklami Start/Stop.
• Zaawansowana łączność (EtherNet/IP, Modbus TCP): zapewnia głęboką integrację z systemami sterowania wyższego poziomu, umożliwiając monitorowanie i zdalne zarządzanie w czasie rzeczywistym.
• Kompatybilność z oprogramowaniem SoMove: pozwala na szybkie zapisywanie i przenoszenie konfiguracji na napęd zapasowy, skracając czas przestojów podczas serwisu.

Zgodność z Normami

Przemiennik częstotliwości Altivar 930 został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa i posiada certyfikat CE. Produkt spełnia wymagania dyrektyw Unii Europejskiej dotyczących kompatybilności elektromagnetycznej (EMC) oraz niskiego napięcia (LVD). Dokładne numery norm podane są w dokumentacji technicznej producenta.

Zastosowanie

Altivar 930 dedykowany jest do systemów z obciążeniem stałomomentowym, gdzie wymagana jest precyzyjna kontrola prędkości i momentu obrotowego. Sprawdza się w zastosowaniach wymagających wysokiej przeciążalności i niezawodności.

• Sterowanie silnikami asynchronicznymi i synchronicznymi w przenośnikach, podajnikach i windach przemysłowych.
• Napędy pomp i wentylatorów o charakterystyce stałomomentowej – np. w systemach HVAC lub hydroforowych.
• Aplikacje wymagające pracy w trybie master/slave, np. w liniach produkcyjnych zsynchronizowanych napędów.
• Systemy, w których niezbędna jest szybka diagnostyka i rejestracja danych – dzięki wbudowanemu serwerowi sieciowemu i logerowi.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości Altivar 930 może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i odczekaj czas wymagany do rozładowania kondensatorów obwodu pośredniego (zgodnie z instrukcją producenta). Urządzenie montuj w pozycji pionowej na szafie sterowniczej, zachowując minimalne odstępy wentylacyjne góra/dół odpowiednie do mocy cieplnej. Przekroje przewodów dobierz zgodnie z wartością prądu znamionowego 106 A oraz lokalnymi przepisami. Momenty dokręcania zacisków muszą być zgodne z dokumentacją techniczną dostarczoną z urządzeniem.

FAQ

• Jaki jest stopień ochrony tego przemiennika? Stopień ochrony IP21 – urządzenie jest chronione przed dotknięciem palcami oraz przed wnikaniem kropel wody padających pionowo. Montaż zalecany w suchych pomieszczeniach wewnętrznych.
• Czy ATV930D55N4 posiada wbudowany filtr EMC? Tak, przemiennik jest wyposażony w zintegrowany filtr EMC, co ułatwia spełnienie norm kompatybilności elektromagnetycznej bez potrzeby stosowania zewnętrznych filtrów.
• Jakie protokoły komunikacyjne są obsługiwane? Urządzenie obsługuje EtherNet/IP i Modbus TCP, co umożliwia łatwą integrację z architekturą automatyki przemysłowej oraz zdalne monitorowanie i konfigurację.
