Przemiennik częstotliwości ATV930 3-fazowy 380/480VAC 50/60Hz 45kW 88A IP21 Altivar Process ATV900 | ATV930D45N4 Schneider Electric

Opis i Kluczowe Cechy

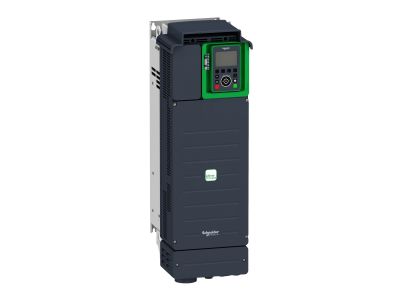

Przemiennik częstotliwości Schneider Electric Altivar Process ATV930 o symbolu ATV930D45N4 to zaawansowany napęd trójfazowy przeznaczony do zasilania silników asynchronicznych i synchronicznych. Urządzenie pracuje w zakresie napięcia wejściowego 380–480 VAC, 50/60 Hz, oferując prąd znamionowy 88 A i moc wyjściową do 45 kW (60 KM) przy lekkim przeciążeniu (120%) lub do 37 kW (50 KM) przy znacznym przeciążeniu (150%). Wyposażone w zintegrowany filtr EMC oraz chopper hamujący, zapewnia wysoką kompatybilność elektromagnetyczną i skuteczne hamowanie dynamiczne. Stopień ochrony IP21 umożliwia pracę w suchych pomieszczeniach z możliwą kondensacją.

• Prąd znamionowy 88 A: umożliwia sterowanie silnikami o dużym obciążeniu, zapewniając stabilną pracę w aplikacjach przemysłowych.
• Napięcie 380–480 VAC: szeroki zakres napięcia pozwala na elastyczne włączenie w różne sieci trójfazowe bez dodatkowych transformatorów.
• Moc 45 kW (lekki przeciążenie) / 37 kW (znaczne przeciążenie): dopasowanie do wymagań aplikacji – wybór między ciągłą pracą a dużym momentem rozruchowym.
• Zintegrowany filtr EMC i chopper hamujący: redukcja zakłóceń elektromagnetycznych i możliwość efektywnego hamowania dynamicznego bez zewnętrznych rezystorów.
• Zaawansowana łączność EtherNet/IP i Modbus TCP: głęboka integracja z systemami automatyki, zdalne monitorowanie i konfiguracja przez sieć.

Zgodność z Normami

Przemiennik częstotliwości ATV930D45N4 został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa i standardami DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów Unii Europejskiej w zakresie bezpieczeństwa użytkowania i kompatybilności elektromagnetycznej.

Zastosowanie

Altivar 930 ATV930D45N4 jest przeznaczony do sterowania silnikami w systemach o charakterystyce stałomomentowej – idealnie sprawdza się tam, gdzie wymagana jest precyzyjna regulacja prędkości i wysoki moment przy niskich obrotach.

• Sterowanie przenośnikami taśmowymi i podajnikami w przemyśle wydobywczym oraz logistycznym.
• Napędy pomp i wentylatorów w instalacjach HVAC, wodociągach i oczyszczalniach – optymalizacja zużycia energii.
• Aplikacje wymagające dużego momentu rozruchowego, np. wyciągarki, mieszadła, kruszarki.
• Integracja z systemami automatyki fabrycznej przez sieć EtherNet/IP lub Modbus TCP – zdalna diagnostyka i zarządzanie pracą.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przemiennik wymaga zapewnienia odpowiedniej wentylacji i zachowania minimalnych odstępów chłodzących – szczegóły w karcie katalogowej. Przekrój przewodów zasilających i silnikowych należy dobrać do prądu znamionowego 88 A, uwzględniając spadek napięcia i temperaturę otoczenia. Zabrania się montażu w atmosferze wybuchowej lub agresywnej chemicznie, chyba że przystosowano urządzenie do takich warunków.

FAQ

• Czy ATV930D45N4 ma wbudowany filtr EMC? Tak, przemiennik wyposażony jest w zintegrowany filtr EMC, co ułatwia spełnienie wymogów kompatybilności elektromagnetycznej bez dodatkowych komponentów.
• Jaki jest stopień ochrony obudowy? Stopień ochrony IP21 oznacza ochronę przed dostępem palcem do części niebezpiecznych oraz przed kapaniem wody pionowo – urządzenie nadaje się do suchych pomieszczeń z możliwą kondensacją.
• Czy przemiennik może zasilać silniki synchroniczne? Tak, ATV930D45N4 jest przystosowany do sterowania zarówno silnikami asynchronicznymi, jak i synchronicznymi, w zakresie prądu do 88 A.
