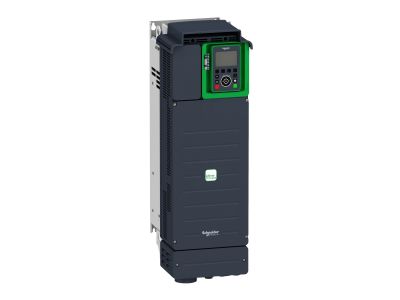

Przemiennik częstotliwości ATV930 3-fazowy 380/480VAC 50/60Hz 30kW 61.5A IP21 Altivar Process ATV900 | ATV930D30N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar Process ATV930 o symbolu ATV930D30N4 przeznaczony jest do zasilania i regulacji prędkości silników asynchronicznych i synchronicznych w aplikacjach o charakterystyce stałomomentowej. Urządzenie pracuje w sieci trójfazowej 380–480 VAC 50/60 Hz, oferując prąd znamionowy 61,5 A i moc 30 kW (40 KM) przy przeciążeniu 120% lub 22 kW (30 KM) przy przeciążeniu 150%. Zintegrowany filtr EMC oraz czoper hamujący pozwalają na pracę w środowiskach o podwyższonych wymaganiach EMC i dynamiczne hamowanie. Stopień ochrony IP21 umożliwia montaż w suchych pomieszczeniach przemysłowych.

• Prąd znamionowy 61,5 A: gwarantuje bezpieczne zasilanie silników o znacznym poborze mocy bez ryzyka przeciążenia napędu.
• Zakres napięcia 380–480 VAC 50/60 Hz: uniwersalność zastosowań w sieciach trójfazowych o różnych napięciach i częstotliwościach.
• Zintegrowany filtr EMC: redukuje zakłócenia elektromagnetyczne, ułatwiając spełnienie norm kompatybilności bez dodatkowych komponentów.
• Czoper hamujący wbudowany: umożliwia dynamiczne hamowanie silnika, zwiększając bezpieczeństwo i precyzję zatrzymania.
• Zaawansowana łączność (EtherNet/IP, Modbus TCP) i kompatybilność z SoMove: głęboka integracja z systemami automatyki oraz szybkie przenoszenie konfiguracji na napęd zapasowy skracają czas przestojów.

Zgodność z Normami

Urządzenie zaprojektowane jest zgodnie z obowiązującymi dyrektywami unijnymi i posiada certyfikat CE. Spełnia wymagania międzynarodowych standardów bezpieczeństwa oraz kompatybilności elektromagnetycznej, co potwierdza jego niezawodność w zastosowaniach przemysłowych.

Zastosowanie

Przemiennik ATV930D30N4 dedykowany jest do precyzyjnego sterowania prędkością i momentem obrotowym silników w aplikacjach stałomomentowych. Idealnie sprawdza się w systemach wymagających wysokiej dynamiki i ciągłości pracy.

• Sterowanie pompami, wentylatorami i sprężarkami w instalacjach HVAC oraz wodociągowych.
• Napędy przenośników taśmowych, podajników i wind w liniach produkcyjnych.
• Praca w trybie master/slave dla układów synchronizacji wielu silników.
• Automatyka budynkowa i infrastruktura krytyczna wymagająca zaawansowanego monitoringu.

Wskazówki Montażowe

Montaż i podłączenie przemiennika może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie należy instalować na szynie DIN lub płycie montażowej w pozycji pionowej, zapewniając swobodny przepływ powietrza dla chłodzenia. Przekrój przewodów oraz moment dokręcania zacisków dobierać zgodnie z dokumentacją techniczną producenta. Ze względu na stopień ochrony IP21 falownik przeznaczony jest do montażu w suchych pomieszczeniach, z dala od wilgoci i zanieczyszczeń przewodzących.

FAQ

• Czy ATV930D30N4 może zasilać silniki synchroniczne? Tak, przemiennik zaprojektowano do pracy zarówno z silnikami asynchronicznymi, jak i synchronicznymi – obsługuje wszystkie standardowe silniki w aplikacjach stałomomentowych.
• Jakie protokoły komunikacyjne są obsługiwane? Urządzenie wyposażono w interfejsy EtherNet/IP oraz Modbus TCP, co umożliwia łatwą integrację z nadrzędnymi systemami sterowania.
• Czy wymagany jest zewnętrzny filtr EMC? Nie, fabrycznie zintegrowany filtr przeciwzakłóceniowy eliminuje potrzebę stosowania dodatkowych elementów, skracając czas instalacji i obniżając koszty.
