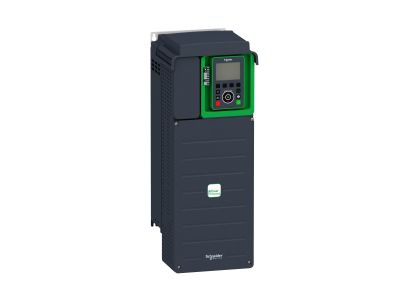

Przemiennik częstotliwości ATV930 3-fazowy 380/480VAC 50/60Hz 18kW 39.2A IP21 Altivar Process ATV900 | ATV930D18N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 930, symbol ATV930D18N4, to zaawansowany napęd 3-fazowy przeznaczony do silników asynchronicznych i synchronicznych o charakterystyce stałomomentowej. Urządzenie zasilane napięciem 380–480 VAC 50/60 Hz oferuje prąd znamionowy 39,2 A i moc 18 kW (25 KM) dla zastosowań z niewielkim przeciążeniem (120%) lub 15 kW (20 KM) dla zastosowań z wysokim przeciążeniem (150%). Stopień ochrony IP21 zapewnia bezpieczną pracę w suchych pomieszczeniach przemysłowych, a zintegrowany filtr EMC oraz czoper hamujący zwiększają funkcjonalność i kompatybilność systemu.

• Prąd znamionowy 39,2 A i moc 18 kW (niskie przeciążenie): Umożliwia zasilanie silników o dużym poborze mocy w aplikacjach wymagających ciągłej pracy z obciążeniem stałym, bez ryzyka przeciążenia.
• Zintegrowany filtr EMC: Redukuje zakłócenia elektromagnetyczne, co ułatwia spełnienie wymogów kompatybilności w instalacjach wrażliwych na zaburzenia.
• Czoper hamujący wbudowany w falownik: Pozwala na dynamiczne hamowanie silnika, zwiększając precyzję zatrzymania i bezpieczeństwo w aplikacjach takich jak przenośniki czy dźwigi.
• Zaawansowana łączność EtherNet/IP i Modbus TCP: Umożliwia głęboką integrację z systemami automatyki, sterownikami PLC oraz nadrzędnymi sieciami przemysłowymi, skracając czas wdrożenia i diagnostyki.
• Kompatybilność z oprogramowaniem SoMove: Ułatwia konfigurację, kopiowanie i przywracanie ustawień napędu, co redukuje przestoje podczas wymiany urządzenia.

Zgodność z Normami

Przemiennik spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Został zaprojektowany zgodnie z obowiązującymi normami europejskimi dla urządzeń napędowych, co gwarantuje bezpieczeństwo użytkowania oraz zgodność z wymogami kompatybilności elektromagnetycznej. Stopień ochrony IP21 odpowiada standardom DIN EN 60529. W celu uzyskania szczegółowych informacji o certyfikatach i deklaracjach zgodności należy skontaktować się z producentem lub sprawdzić dokumentację techniczną.

Zastosowanie

Altivar ATV930D18N4 został zaprojektowany specjalnie dla systemów z charakterystyką stałomomentową, gdzie wymagana jest niezawodna regulacja prędkości i momentu obrotowego. Doskonale sprawdza się w aplikacjach przemysłowych i komercyjnych, gdzie ciągłość pracy i szybka diagnostyka mają kluczowe znaczenie.

• Sterowanie prędkością silników przenośników, podajników i transporterów w liniach produkcyjnych.
• Regulacja pracy pomp, sprężarek i wentylatorów w systemach HVAC oraz instalacjach wodociągowych.
• Napędy główne w maszynach przemysłowych (obrabiarki, wirówki, mieszadła) wymagających precyzyjnego momentu i zakresu przeciążeń.
• Automatyka budynkowa – sterowanie windami, bramami, żaluzjami lub innymi urządzeniami o stałym momencie obciążenia.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości może być wykonywane wyłącznie przez personel z uprawnieniami SEP (grupa 1 lub 2) po uprzednim odłączeniu napięcia zasilającego i upewnieniu się, że urządzenie jest odłączone od wszystkich źródeł energii. Należy przestrzegać zaleceń producenta dotyczących montażu mechanicznego (np. wentylacja, minimalne odstępy od innych urządzeń), doboru przewodów (przekrój odpowiedni do prądu 39,2 A), momentu dokręcania zacisków (zgodnie z dokumentacją techniczną ATV930) oraz konfiguracji parametrów. Po zakończeniu prac sprawdzić poprawność połączeń i przeprowadzić rozruch próbny zgodnie z instrukcją.

FAQ

• Jaki jest stopień ochrony przemiennika ATV930D18N4? Stopień ochrony to IP21 – zapewnia ochronę przed dostępem palcami do części niebezpiecznych oraz przed wnikaniem pionowo kapiącej wody. Urządzenie przeznaczone do montażu w suchych, niepylących pomieszczeniach.
• Czy falownik posiada wbudowany czoper hamujący? Tak, Altivar ATV930D18N4 wyposażony jest w zintegrowany czoper hamujący, co pozwala na odprowadzenie energii hamowania do zewnętrznego rezystora i umożliwia dynamiczne hamowanie silnika.
• Czy można konfigurować falownik bez podłączonego komputera? Tak, podstawową konfigurację można wykonać z poziomu wbudowanego panelu operatorskiego. Do zaawansowanych ustawień i klonowania ustawień zaleca się oprogramowanie SoMove firmy Schneider Electric.
