Przemiennik częstotliwości ATV930 3-fazowy 380/480VAC 50/60Hz 15kW 31.7A IP21 Altivar Process ATV900 | ATV930D15N4 Schneider Electric

Opis i Kluczowe Cechy

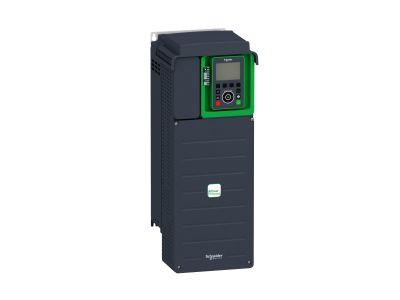

Przemiennik częstotliwości Schneider Electric Altivar Process ATV930 (symbol ATV930D15N4) to zaawansowany napęd 3-fazowy przeznaczony do sterowania silnikami synchronicznymi i asynchronicznymi. Urządzenie pracuje z napięciem wejściowym 380–480 VAC przy 50/60 Hz, zapewniając prąd znamionowy 31,7 A. Moc wyjściowa wynosi 15,0 kW przy przeciążeniu 120% (zastosowania niewielkiego przeciążenia) lub 11,0 kW przy przeciążeniu 150% (zastosowania znacznego przeciążenia). Konstrukcja dedykowana układom o charakterystyce stałomomentowej, stopień ochrony IP21 umożliwia pracę w typowych warunkach przemysłowych.

• Napięcie wejściowe 380–480 VAC / 50-60 Hz: Uniwersalność zasilania – dopasowanie do standardowych sieci trójfazowych w Europie i na świecie bez konieczności stosowania dodatkowych transformatorów.
• Prąd znamionowy 31,7 A / moc 15 kW (przeciążenie 120%): Wysoka obciążalność prądowa pozwala bezpiecznie zasilać silniki o znacznej mocy w aplikacjach wymagających przeciążeń do 120%.
• Zintegrowany filtr EMC oraz czoper hamujący: Redukcja zakłóceń elektromagnetycznych zgodnie z normami EMC oraz możliwość podłączenia rezystora hamowania do dynamicznego hamowania silnika – zwiększa niezawodność i bezpieczeństwo układu.
• Łączność EtherNet/IP i Modbus TCP: Głęboka integracja z systemami automatyki przemysłowej – umożliwia zdalne monitorowanie, konfigurację i sterowanie w architekturze master/slave.
• Zaawansowane usługi sieciowe i serwer WWW: Ciągłość działania nawet w przypadku zerwania połączenia sieciowego oraz szybkie rozwiązywanie problemów dzięki rejestracji danych i konserwacji prewencyjnej.
• Kompatybilność z oprogramowaniem SoMove: Łatwe zapisywanie i przenoszenie konfiguracji na napęd zapasowy – skraca czas przestojów podczas serwisu.

Zgodność z Normami

Przemiennik częstotliwości Altivar Process ATV930 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardem DIN. Posiada certyfikat CE potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Zintegrowany filtr EMC zapewnia zgodność z wymaganiami EMC w środowisku przemysłowym.

Zastosowanie

Altivar 930 dedykowany jest do sterowania silnikami w aplikacjach o stałym momencie obciążenia. Sprawdza się w wymagających instalacjach przemysłowych, gdzie niezbędna jest precyzyjna kontrola prędkości, wysoka niezawodność oraz łatwa integracja z systemami nadrzędnymi.

• Sterowanie pompami, wentylatorami i kompresorami w instalacjach HVAC oraz procesach przemysłowych.
• Napędy przenośników, podajników i innych maszyn transportu ciągłego wymagających regulacji prędkości.
• Automatyka maszyn produkcyjnych w przemyśle spożywczym, chemicznym i materiałów budowlanych.
• Systemy z redundancją i pracą master/slave w rozproszonych instalacjach napędowych.

Wskazówki Montażowe

Montaż, podłączenie i uruchomienie przemiennika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie należy instalować w pozycji pionowej z zachowaniem wymaganych odstępów wentylacyjnych. Przekrój przewodów zasilających i silnikowych dobrać zgodnie z prądem znamionowym 31,7 A oraz lokalnymi przepisami. Moment dokręcania zacisków musi być zgodny z dokumentacją producenta.

FAQ

• Czy przemiennik posiada zintegrowany czoper hamujący? Tak, urządzenie wyposażone jest w czoper hamujący umożliwiający podłączenie zewnętrznego rezystora hamowania do dynamicznego hamowania silnika.
• Jaki jest stopień ochrony obudowy? Stopień ochrony IP21 – zabezpiecza przed dostępem do części niebezpiecznych palcami oraz przed kapaniem wody pionowej, co jest wystarczające w typowych warunkach przemysłowych wewnątrz pomieszczeń.
• Jakie typy silników mogę podłączyć? Przemiennik obsługuje zarówno silniki synchroniczne, jak i asynchroniczne. Dla silników asynchronicznych (np. klatkowych) zalecana jest konfiguracja z charakterystyką stałomomentową.
