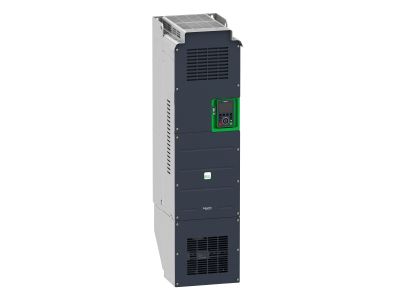

Przemiennik częstotliwości ATV930 3-fazowy 380/480VAC 50/60Hz 132kW 250A IP00 Altivar Process ATV900 | ATV930C13N4C Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Altivar Process ATV930 firmy Schneider Electric, oznaczony symbolem ATV930C13N4C, to trójfazowy napęd o napięciu wejściowym 380–480 VAC i częstotliwości 50/60 Hz. Przeznaczony do zasilania silników synchronicznych i asynchronicznych, zapewnia obciążalność do 250 A. W konfiguracji z niewielkim przeciążeniem (120%) obsługuje silniki o mocy do 132 kW / 200 KM, a przy znacznym przeciążeniu (150%) – do 110 kW / 150 KM. Dzięki zintegrowanemu filtrowi EMC oraz stopniowi ochrony IP00 sprawdza się w aplikacjach stałomomentowych wymagających wysokiej niezawodności.

• Obciążalność 250 A i moc do 132 kW (małe przeciążenie) / 110 kW (duże przeciążenie): umożliwia precyzyjne sterowanie silnikami o dużej mocy, dostosowując parametry do charakterystyki obciążenia bez ryzyka przeciążenia.
• Zintegrowany filtr EMC: redukuje zakłócenia elektromagnetyczne, ułatwiając spełnienie wymogów kompatybilności i upraszczając instalację.
• Zaawansowana łączność EtherNet/IP i Modbus TCP: pozwala na głęboką integrację z systemami automatyki oraz zdalny monitoring i konfigurację.
• Kompatybilność z oprogramowaniem SoMove: umożliwia szybkie zapisywanie i przenoszenie konfiguracji na zapasowy napęd, skracając czas przestojów konserwacyjnych.
• Usługi sieciowe i serwer WWW z rejestracją danych: zapewniają ciągłość działania nawet przy zerwaniu połączenia sieciowego oraz ułatwiają diagnostykę i konserwację prewencyjną.

Zgodność z Normami

Przemiennik ATV930C13N4C został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikację CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. (Szczegółowe numery norm znajdują się w dokumentacji technicznej producenta.)

Zastosowanie

Dzięki modułowej budowie i szerokiemu zakresowi mocy, napęd Altivar 930 doskonale sprawdza się w wymagających aplikacjach przemysłowych i budynkowych, zwłaszcza o charakterystyce stałomomentowej.

• Sterowanie silnikami asynchronicznymi i synchronicznymi w pompach, wentylatorach, sprężarkach i przenośnikach.
• Aplikacje wymagające trybu master/slave, gdzie wiele napędów pracuje synchronicznie.
• Systemy wymagające ciągłości działania – usługi sieciowe i zdalny monitoring minimalizują ryzyko przestojów.
• Linie produkcyjne z rozbudowaną architekturą EtherNet/IP lub Modbus TCP, wymagające głębokiej integracji danych.

Wskazówki Montażowe

Montaż oraz wszelkie prace serwisowe mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie i odczekaj czas niezbędny do rozładowania kondensatorów. Napęd montuj na pionowej, niepalnej powierzchni, zapewniając odpowiednią wentylację. Przekroje przewodów dobierz zgodnie z obowiązującymi przepisami do prądu znamionowego 250 A. Momenty dokręcania połączeń elektrycznych stosuj według dokumentacji producenta.

FAQ

• Jaki jest stopień ochrony przemiennika ATV930C13N4C? Stopień ochrony IP00 – oznacza to, że urządzenie przeznaczone jest do zabudowy w szafie sterowniczej, bez dodatkowej osłony przed pyłem i wilgocią.
• Czy ten przemiennik może sterować silnikami synchronicznymi? Tak, napęd ATV930 obsługuje zarówno silniki synchroniczne, jak i asynchroniczne, co zapewnia elastyczność w doborze napędu.
• Czy wymaga zewnętrznego filtra EMC? Nie, produkt posiada zintegrowany filtr EMC, który redukuje zakłócenia elektromagnetyczne i upraszcza instalację zgodną z normami.
