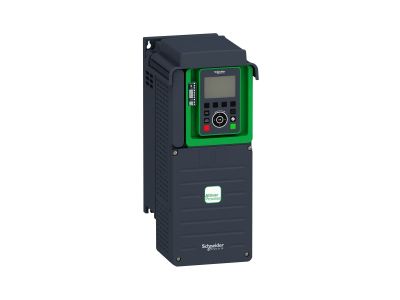

Przemiennik częstotliwości ATV930 3-fazowy 380/480VAC 50/60Hz 11kW 23.5A IP21 Altivar Process ATV900 | ATV930D11N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar Process ATV930 (symbol ATV930D11N4) to zaawansowane urządzenie przeznaczone do sterowania silnikami asynchronicznymi i synchronicznymi w aplikacjach wymagających stałego momentu obciążenia. Zasilany trójfazowo napięciem 380–480 VAC 50/60 Hz, oferuje prąd wyjściowy 23,5 A, co przekłada się na możliwość zasilania silników o mocy do 11 kW przy lekkim przeciążeniu (120%) lub do 7,5 kW przy dużym przeciążeniu (150%). Stopień ochrony IP21 zapewnia ochronę przed ciałami stałymi i kapaniem wody, umożliwiając instalację w suchych wnętrzach przemysłowych.

• Prąd wyjściowy 23,5 A: Zapewnia niezawodne zasilanie silników o znacznej mocy, gwarantując stabilną pracę bez przeciążeń.
• Zintegrowany filtr EMC: Redukuje zakłócenia elektromagnetyczne, ułatwiając spełnienie wymogów kompatybilności elektromagnetycznej w środowisku przemysłowym.
• Czoper hamujący: Umożliwia dynamiczne hamowanie silnika, skutecznie odprowadzając energię hamowania i zwiększając bezpieczeństwo układu.
• Łączność EtherNet/IP i Modbus TCP: Pozwala na głęboką integrację z systemami automatyki, zdalny monitoring i szybką diagnostykę.
• Kompatybilność z oprogramowaniem SoMove: Ułatwia zapis, przenoszenie i przywracanie konfiguracji, skracając czas przestojów serwisowych.

Zgodność z Normami

Przemiennik częstotliwości Schneider Electric ATV930D11N4 został zaprojektowany zgodnie z obowiązującymi dyrektywami Unii Europejskiej. Posiada certyfikację CE, co potwierdza jego zgodność z wymaganiami bezpieczeństwa i kompatybilności elektromagnetycznej (EMC). Produkt spełnia standardy branżowe dla przemienników częstotliwości stosowanych w instalacjach przemysłowych.

Zastosowanie

Altivar Process ATV930 jest przeznaczony do precyzyjnego sterowania prędkością i momentem obrotowym silników w aplikacjach o stałym momencie obciążenia. Znajduje zastosowanie w szerokim zakresie procesów przemysłowych.

• Sterowanie przenośnikami taśmowymi, podajnikami i windami w zakładach produkcyjnych.
• Napędy pomp i wentylatorów o stałym obciążeniu, wymagające regulacji prędkości.
• Automatyka budynkowa – sterowanie wentylacją, klimatyzacją i systemami transportu pionowego.
• Instalacje wymagające zaawansowanej komunikacji w architekturze master/slave oraz redundantnych połączeń sieciowych.

Wskazówki Montażowe

Montaż przemiennika częstotliwości powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem jakichkolwiek prac należy bezwzględnie odłączyć napięcie zasilające i odczekać czas wymagany do rozładowania kondensatorów (zgodnie z dokumentacją). Urządzenie montuje się na płycie montażowej lub w szafie sterowniczej w pozycji pionowej, zapewniając swobodny przepływ powietrza chłodzącego. Przekrój przewodów oraz moment dokręcania zacisków muszą być dobrane zgodnie z instrukcją producenta i obowiązującymi normami.

FAQ

• Czy przemiennik posiada wbudowany filtr EMC? Tak, ATV930D11N4 jest wyposażony w zintegrowany filtr EMC, co redukuje zakłócenia radiowe i ułatwia instalację bez dodatkowych komponentów filtrujących.
• Jaki jest stopień ochrony obudowy? Stopień ochrony wynosi IP21, co oznacza ochronę przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm oraz przed kapaniem wody pionowej. Urządzenie nadaje się do stosowania w suchych pomieszczeniach przemysłowych.
• Jakie silniki mogę podłączyć? Przemiennik obsługuje zarówno silniki asynchroniczne, jak i synchroniczne, o mocy do 11 kW przy lekkim przeciążeniu (120%) lub do 7,5 kW przy dużym przeciążeniu (150%). Należy dostosować parametry zgodnie z charakterystyką obciążenia.
