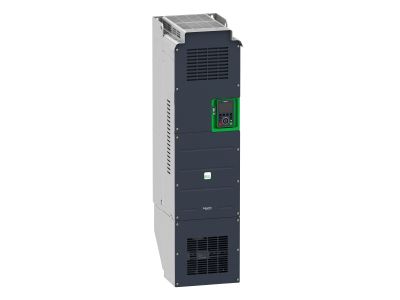

Przemiennik częstotliwości ATV930 3-fazowy 380/480VAC 50/60Hz 110kW 211A IP21, Altivar 930 | ATV930C11N4C Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 930 (symbol ATV930C11N4C) to nowoczesny napęd przeznaczony do trójfazowych silników synchronicznych i asynchronicznych. Zasilany napięciem 380–480 VAC / 50‑60 Hz zapewnia prąd znamionowy 211 A, co przekłada się na możliwość zasilania silników o mocy do 110 kW (150 KM) przy lekkim przeciążeniu i do 90 kW (125 KM) przy znacznym przeciążeniu. Dzięki charakterystyce stałomomentowej sprawdza się w aplikacjach wymagających precyzyjnej kontroli momentu. Urządzenie wyposażono w zintegrowany filtr EMC, co ułatwia spełnienie wymogów kompatybilności elektromagnetycznej w instalacji.

• Prąd 211 A: umożliwia zasilanie silników o dużej mocy bez ryzyka przeciążenia toru zasilania, gwarantując niezawodną pracę w wymagających obwodach.
• Napięcie 380–480 VAC / 50‑60 Hz: szeroki zakres zasilania zapewnia elastyczność podłączenia do typowych sieci przemysłowych w Europie.
• Moc 90–110 kW w zależności od przeciążenia: możliwość pracy z przeciążeniem do 120% (lekkie) lub do 150% (ciężkie) pozwala dobrać napęd do specyfiki obciążenia – np. wentylatory (lekkie) lub przenośniki (ciężkie).
• Zintegrowany filtr EMC: redukuje zakłócenia elektromagnetyczne, co upraszcza proces certyfikacji instalacji i poprawia kompatybilność z innymi urządzeniami.
• Zaawansowana łączność EtherNet/IP i Modbus TCP: umożliwia głęboką integrację z systemami automatyki, a funkcje serwera WWW i rejestracji danych przyspieszają diagnostykę i konserwację prewencyjną.

Zgodność z Normami

Przemiennik częstotliwości Altivar 930 posiada certyfikat CE i jest zgodny z obowiązującymi dyrektywami Unii Europejskiej (m.in. niskonapięciową 2014/35/UE oraz kompatybilności elektromagnetycznej 2014/30/UE). Spełnia wymagania norm zharmonizowanych dla przekształtników częstotliwości. Nie zawiera konkretnych numerów norm w dostarczonej dokumentacji.

Zastosowanie

Altivar 930 dedykowany jest do aplikacji o stałym momencie obciążenia, gdzie wymagana jest precyzyjna regulacja prędkości oraz odporność na przeciążenia. Sprawdza się w sterowaniu silnikami synchronicznymi i asynchronicznymi w różnych gałęziach przemysłu.

• Sterowanie przenośnikami, podajnikami i dźwigami – wysoki moment rozruchowy przy stałym momencie obciążenia.
• Napędy mieszadeł, kruszarek i wciągarek – praca w trudnych warunkach z możliwością przeciążeń do 150%.
• Układy wentylacji i pomp – zastosowania przy lekkim przeciążeniu (120%) z płynną regulacją wydajności.
• Systemy master/slave – zaawansowane aplikacje wymagające synchronizacji wielu napędów, np. w liniach produkcyjnych.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie należy instalować zgodnie z wytycznymi dokumentacji technicznej producenta – na płaskiej, niepalnej powierzchni (np. w szafie sterowniczej), zapewniając odpowiednią wentylację dla chłodzenia. Przy doborze przewodów zasilających i silnikowych uwzględnić prąd 211 A oraz warunki środowiskowe (stopień ochrony IP21). Przed uruchomieniem sprawdzić poprawność konfiguracji parametrów sieci i silnika.

FAQ

• Jaki stopień ochrony ma przemiennik Altivar 930? ATV930C11N4C posiada stopień ochrony IP21, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm oraz przed kroplami wody padającymi pionowo.
• Czy przemiennik obsługuje protokoły Ethernet/IP i Modbus TCP? Tak, urządzenie posiada wbudowaną łączność EtherNet/IP i Modbus TCP, umożliwiającą integrację z nadrzędnymi systemami sterowania oraz wymianę danych w czasie rzeczywistym.
• Jakie przeciążenie jest dopuszczalne dla tego napędu? Dla zastosowań o lekkim przeciążeniu dopuszczalne jest przeciążenie do 120% (moc silnika 110 kW), a dla ciężkich aplikacji – do 150% (moc silnika 90 kW). Szczegółowe czasy przeciążeń należy sprawdzić w dokumentacji technicznej.
