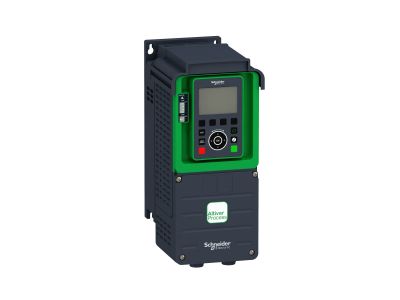

Przemiennik częstotliwości ATV930 3-fazowy 200/240VAC 50/60Hz 1.5kW 8A IP21 | ATV930U15M3 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości ATV930U15M3 to trójfazowe urządzenie przeznaczone do płynnej regulacji prędkości obrotowej silników asynchronicznych. Zasilany napięciem 200–240 V AC (50/60 Hz), oferuje moc wyjściową 1,5 kW i prąd znamionowy 8 A. Stopień ochrony IP21 zapewnia odporność na dostęp do części niebezpiecznych oraz kapanie wody, co umożliwia montaż w suchych pomieszczeniach przemysłowych.

• Moc 1,5 kW / prąd 8 A: gwarantuje wydajną pracę silników o średnim zapotrzebowaniu mocy, np. w napędach wentylatorów, pomp czy przenośników.
• Napięcie zasilania 200–240 V AC 3‑fazowe: umożliwia bezpośrednie podłączenie do popularnej sieci trójfazowej bez konieczności stosowania dodatkowych transformatorów.
• Częstotliwość 50/60 Hz: uniwersalne dopasowanie do instalacji w różnych regionach (Europa / Ameryka).
• Stopień ochrony IP21: chroni przed wnikaniem ciał stałych o średnicy >12,5 mm oraz pionowo kapiącą wodą; odpowiedni do zabudowy w szafach sterowniczych i suchych halach produkcyjnych.
• Seria ATV930: zaawansowany falownik z wbudowanymi funkcjami bezpieczeństwa i komunikacji (szczegóły w dokumentacji producenta).

Zgodność z Normami

Przemiennik spełnia wymagania obowiązujących dyrektyw europejskich i jest oznaczony znakiem CE. Producent deklaruje zgodność z normami EN 61800‑3 (kompatybilność elektromagnetyczna) oraz EN 61800‑5‑1 (bezpieczeństwo) – dla pełnego zakresu wymagań należy zapoznać się z kartą katalogową.

Zastosowanie

Falownik ATV930U15M3 został zaprojektowany do precyzyjnej kontroli prędkości i momentu obrotowego silników indukcyjnych w aplikacjach przemysłowych oraz instalacjach budynkowych. Sprawdza się w następujących scenariuszach:

• Sterowanie prędkością wentylatorów, pomp i sprężarek w systemach HVAC.
• Napędy przenośników taśmowych, podajników i mieszadeł w liniach produkcyjnych.
• Regulacja obrotów maszyn pakujących, obrabiarek i wirówek.
• Automatyka budynkowa – napędy wind, bram, rolet przemysłowych.

Wskazówki Montażowe

Montaż i uruchomienie urządzenia może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłącz napięcie zasilania i odczekaj minimum 5 minut na rozładowanie kondensatorów obwodu pośredniego. Falownik należy instalować w pozycji pionowej na niepalnym podłożu, zapewniając swobodny przepływ powietrza (odstępy min. 100 mm z góry i dołu). Przekroje przewodów zasilających i silnikowych dobierz zgodnie z obowiązującymi normami (np. PN‑HD 60364) oraz zaleceniami producenta w karcie katalogowej. Moment dokręcania zacisków oraz parametry zabezpieczeń nadprądowych znajdziesz w dokumentacji technicznej.

FAQ

• Jaki stopień ochrony ma ten przemiennik? Urządzenie posiada stopień ochrony IP21 – jest odporne na dotyk palcem oraz pionowo kapiącą wodę. Nadaje się do montażu w suchych pomieszczeniach wewnętrznych.
• Czy może być używany do sterowania silnikiem jednofazowym? Nie – ATV930U15M3 jest przeznaczony do trójfazowych silników asynchronicznych. Do silników 1‑fazowych wymagany jest inny typ przemiennika lub konfiguracja z kondensatorem.
• Jakie napięcie zasilania jest wymagane? Falownik wymaga trójfazowego napięcia 200–240 V AC 50/60 Hz. Przed podłączeniem sprawdź parametry swojej sieci.
