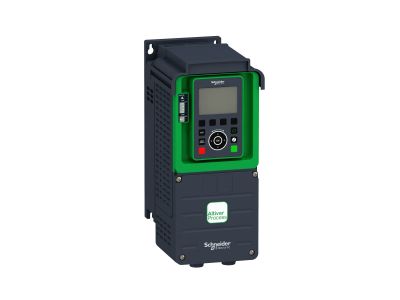

Przemiennik częstotliwości ATV930 3-faz 380/480VAC 50/60Hz 5.5kW 12.7A IP21 Altivar Process ATV900 | ATV930U55N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 930 (symbol ATV930U55N4) to zaawansowane urządzenie 3-fazowe przeznaczone do sterowania silnikami synchronicznymi i asynchronicznymi w zakresie mocy do 5,5 kW przy przeciążeniu 120% lub do 4,0 kW przy przeciążeniu 150%. Dzięki prądowi znamionowemu 12,7 A i napięciu 380‑480 VAC zapewnia bezpieczną i wydajną pracę w systemach o charakterystyce stałomomentowej. Zintegrowany filtr EMC redukuje zakłócenia przewodzone, a czoper hamujący umożliwia dynamiczne hamowanie silnika.

• Prąd znamionowy 12,7 A: umożliwia zasilanie silników o mocy do 5,5 kW, gwarantując stabilną pracę bez ryzyka przeciążenia.
• Zakres napięcia 380‑480 VAC 50/60 Hz: kompatybilność z typowymi sieciami trójfazowymi, co ułatwia integrację w istniejących instalacjach.
• Stopień ochrony IP21: chroni przed dostępem do części niebezpiecznych oraz kroplami wody, odpowiedni do montażu w suchych pomieszczeniach technicznych.
• Zintegrowany filtr EMC: ogranicza emisję zakłóceń przewodzonych, spełniając wymogi kompatybilności elektromagnetycznej.
• Zaawansowana łączność EtherNet/IP i Modbus TCP: umożliwia głęboką integrację z systemami automatyki oraz zdalne monitorowanie i konfigurację.

Zgodność z Normami

Przemiennik częstotliwości ATV930U55N4 jest zgodny z europejskimi normami bezpieczeństwa i kompatybilności elektromagnetycznej, posiada certyfikat CE. Zaprojektowany zgodnie z wymaganiami standardów DIN dotyczących napędów elektrycznych, co gwarantuje wysoką jakość i niezawodność.

Zastosowanie

Altivar 930 został stworzony do precyzyjnego sterowania prędkością i momentem obrotowym silników w aplikacjach o charakterystyce stałomomentowej. Znajduje zastosowanie w przemyśle, automatyce budynkowej oraz infrastrukturze.

• Sterowanie prędkością pomp, wentylatorów i sprężarek w systemach HVAC oraz wodociągowych.
• Napędy przenośników taśmowych, podajników i innych maszyn transportowych w zakładach produkcyjnych.
• Integracja z systemami automatyki przez EtherNet/IP i Modbus TCP do zdalnego monitorowania i sterowania.
• Zastosowania wymagające pracy master/slave w układach wielosilnikowych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie zasilania. Przemiennik montuje się na szynie DIN lub płycie montażowej, zachowując wymagane odstępy wentylacyjne. Przekrój przewodów należy dobrać do prądu znamionowego 12,7 A. Momenty dokręcania zacisków oraz zalecenia dotyczące prowadzenia kabli są podane w dokumentacji technicznej producenta.

FAQ

• Czy przemiennik ATV930U55N4 może sterować silnikami synchronicznymi? Tak, urządzenie jest przystosowane do zasilania zarówno silników synchronicznych, jak i asynchronicznych.
• Jaki jest stopień ochrony obudowy? Stopień ochrony IP21 zapewnia ochronę przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm oraz kroplami wody padającymi pionowo.
• Jakie są dostępne tryby przeciążenia? Urządzenie oferuje dwa tryby: do 120% przeciążenia dla mocy 5,5 kW (7,5 KM) oraz do 150% przeciążenia dla mocy 4,0 kW (5,0 KM), co pozwala dostosować pracę do wymogów aplikacji.
