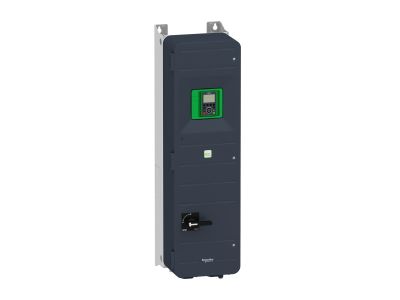

Przemiennik częstotliwości ATV650 3-fazowy 380/480VAC 50/60Hz 90kW 173A IP55 | ATV650D90N4E Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości ATV650 (symbol ATV650D90N4E) to trójfazowe urządzenie przeznaczone do płynnej regulacji prędkości obrotowej silników asynchronicznych. Pracuje w zakresie napięcia 380–480 VAC przy częstotliwości 50/60 Hz, oferując moc 90 kW i prąd wyjściowy 173 A. Dzięki stopniowi ochrony IP55 nadaje się do instalacji w środowiskach o podwyższonej wilgotności i zapyleniu, co zwiększa niezawodność w zastosowaniach przemysłowych.

• Moc 90 kW i prąd 173 A: umożliwia zasilanie i precyzyjne sterowanie dużych silników elektrycznych w obwodach o znacznym obciążeniu.
• Zasilanie 3-fazowe 380–480 VAC (50/60 Hz): kompatybilność z typowymi europejskimi sieciami przemysłowymi bez potrzeby dodatkowych transformatorów.
• Stopień ochrony IP55: odporność na pył i wodę (strugi), co pozwala na montaż w trudnych warunkach, np. w halach produkcyjnych lub na zewnątrz w obudowach.
• Technologia przemiennika częstotliwości: zapewnia płynną regulację prędkości, łagodny rozruch i hamowanie silnika, co przedłuża żywotność napędu i oszczędza energię.

Zgodność z Normami

Urządzenie spełnia wymagania dyrektyw europejskich i posiada certyfikat CE. Produkt został zaprojektowany zgodnie z bieżącymi standardami bezpieczeństwa i kompatybilności elektromagnetycznej (EMC). W przypadku braku konkretnych norm w dokumentacji technicznej zaleca się stosowanie ogólnych wytycznych dla przemienników częstotliwości w instalacjach niskiego napięcia.

Zastosowanie

Przemiennik ATV650D90N4E przeznaczony jest do profesjonalnych systemów napędowych, gdzie wymagana jest precyzyjna kontrola prędkości silnika. Sprawdza się w następujących scenariuszach:

• Sterowanie pompami i wentylatorami w systemach HVAC oraz przemyśle wodno-kanalizacyjnym.
• Napędy przenośników, podajników i innych maszyn transportowych w logistyce i produkcji.
• Regulacja obrotów sprężarek, mieszadeł i obrabiarek w zakładach przemysłowych.
• Automatyzacja procesów wymagających płynnego rozruchu i hamowania, np. w dźwigach lub windach towarowych.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP do 1 kV. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania oraz odczekać wymagany czas na rozładowanie kondensatorów (zgodnie z instrukcją producenta). Urządzenie montuje się na szynie DIN TH35 lub bezpośrednio na płycie montażowej z zachowaniem odpowiednich odstępów dla wentylacji. Przekrój przewodów zasilających i silnikowych należy dobrać do prądu 173 A zgodnie z normami instalacyjnymi. Moment dokręcania zacisków – według dokumentacji technicznej produktu.

FAQ

• Czy przemiennik ATV650 ma wbudowany filtr EMC? W danych produktu nie podano informacji o wewnętrznym filtrze. Przed instalacją zalecamy sprawdzenie specyfikacji producenta i ewentualne zastosowanie dodatkowego filtra zewnętrznego w przypadku wysokich wymagań EMC.
• Jaki jest stopień ochrony IP urządzenia? Stopień ochrony wynosi IP55 – oznacza to odporność na pył (pierwsza cyfra 5) oraz na strugi wody (druga cyfra 5). Urządzenie można montować w pomieszczeniach o dużej wilgotności i zapyleniu, ale nie bezpośrednio pod ciśnieniowym strumieniem wody.
• Czy mogę zastosować ten przemiennik do silnika jednofazowego? Nie. Przemiennik ATV650D90N4E jest przeznaczony wyłącznie do silników trójfazowych zasilanych z sieci 3-fazowej 380–480 VAC. Do silników jednofazowych należy wybrać inny typ falownika.
