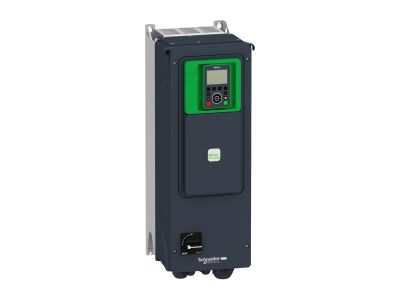

Przemiennik częstotliwości ATV650 3-fazowy 380/480VAC 50/60Hz 18kW 39.2A IP55 | ATV650D18N4E Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości ATV650D18N4E (seria ATV650) to trójfazowy falownik przeznaczony do płynnej regulacji prędkości obrotowej silników indukcyjnych. Urządzenie zasilane napięciem 380–480 VAC (50/60 Hz) oferuje moc wyjściową 18 kW i prąd znamionowy 39,2 A, co pozwala na bezpieczną i wydajną pracę w wymagających aplikacjach przemysłowych oraz budynkowych. Stopień ochrony IP55 umożliwia instalację w środowiskach o podwyższonej wilgotności i zapyleniu, bez konieczności stosowania dodatkowych obudów.

• Moc 18 kW / prąd 39,2 A: Wysoka wydajność energetyczna dla silników średniej mocy – umożliwia stabilną regulację bez przeciążeń.
• Napięcie zasilania 380–480 VAC (3-fazowe): Szeroki zakres napięć dopuszczalnych – kompatybilność z europejskimi i globalnymi sieciami przemysłowymi.
• Częstotliwość wyjściowa 0–50/60 Hz: Płynna regulacja prędkości obrotowej od zera do znamionowej – optymalne dopasowanie do charakterystyki obciążenia.
• Stopień ochrony IP55: Odporność na pył i strumienie wody – pozwala na montaż w trudnych warunkach (np. hale produkcyjne, instalacje zewnętrzne).
• Kompaktowa konstrukcja: Niewielkie wymiary ułatwiające zabudowę w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Przemiennik częstotliwości ATV650D18N4E spełnia wymagania dyrektyw Unii Europejskiej, posiada oznaczenie CE i jest zgodny z ogólnymi standardami bezpieczeństwa oraz kompatybilności elektromagnetycznej (EMC) obowiązującymi dla urządzeń energoelektronicznych. Produkt został zaprojektowany zgodnie z normami międzynarodowymi dla przemienników częstotliwości (seria IEC/EN 61800).

Zastosowanie

Falownik ATV650 przeznaczony jest do precyzyjnego sterowania prędkością oraz momentem obrotowym silników trójfazowych asynchronicznych. Sprawdza się zarówno w prostych układach sterowania, jak i zautomatyzowanych procesach produkcyjnych.

• Pompy i wentylatory: Płynna regulacja wydajności, oszczędność energii oraz redukcja udarów hydraulicznych.
• Przenośniki i podajniki: Łagodny rozruch i zatrzymanie, precyzyjne pozycjonowanie – wydłużenie żywotności mechaniki.
• Maszyny przemysłowe (wiertarki, tokarki, mieszadła): Dopasowanie prędkości do procesu technologicznego – wyższa jakość produktu.
• Systemy HVAC i automatyka budynkowa: Sterowanie silnikami wentylatorów i pomp w instalacjach klimatyzacyjnych, grzewczych i wodociągowych.

Wskazówki Montażowe

Montaż oraz podłączenie przemiennika częstotliwości może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Urządzenie jest przystosowane do montażu na szynie DIN TH35 lub bezpośrednio do płyty montażowej. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłącz napięcie zasilania i odczekaj co najmniej 5 minut na rozładowanie kondensatorów obwodu pośredniczącego. Przekroje przewodów zasilających i silnikowych dobierz zgodnie z obowiązującymi normami (PN-IEC 60364) oraz dokumentacją techniczną producenta. Nie przekraczaj znamionowego prądu wyjściowego 39,2 A. Zaleca się stosowanie zabezpieczeń nadprądowych i przeciwzwarciowych typu gL/gG.

FAQ

• Jaki jest stopień ochrony obudowy? Przemiennik posiada stopień ochrony IP55, co oznacza pyłoszczelność i ochronę przed strugami wody – nadaje się do pracy w wilgotnym i zapylonym otoczeniu.
• Czy urządzenie wymaga zewnętrznego filtra EMC? Wbudowany filtr EMC (kategoria C2) zapewnia zgodność z normami kompatybilności elektromagnetycznej w typowych instalacjach przemysłowych. W przypadku bardzo wrażliwych obwodów zaleca się zachowanie odległości i stosowanie kabli ekranowanych.
• Jaki jest dopuszczalny zakres temperatur otoczenia? Urządzenie pracuje poprawnie w zakresie od -10°C do +50°C (z możliwością obniżenia prądu przy wyższych temperaturach). Przed montażem w pomieszczeniach o podwyższonej temperaturze skonsultuj się z dokumentacją techniczną.
