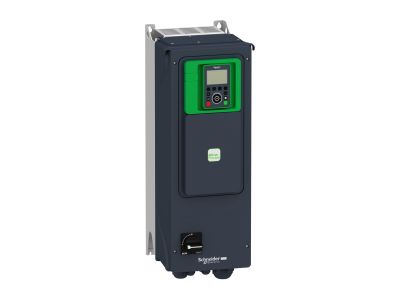

Przemiennik częstotliwości ATV650 3-fazowy 380/480VAC 50/60Hz 11kW 23.5A IP55 | ATV650D11N4E Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości ATV650 (symbol ATV650D11N4E) to trójfazowe urządzenie przeznaczone do precyzyjnego sterowania prędkością obrotową silników indukcyjnych. Zaprojektowany do pracy w sieciach 380–480 VAC przy częstotliwości 50/60 Hz, oferuje moc wyjściową 11 kW i prąd znamionowy 23,5 A – co pozwala na bezpieczne napędzanie odbiorników o znacznym zapotrzebowaniu mocy bez ryzyka przeciążenia. Obudowa o stopniu ochrony IP55 gwarantuje niezawodną pracę w środowiskach zapylonych oraz narażonych na wilgoć.

• Moc 11 kW: Napędza silniki o mocy do 11 kW, zapewniając elastyczne sterowanie w szerokim zakresie zastosowań przemysłowych.
• Prąd znamionowy 23,5 A: Umożliwia płynną regulację prędkości przy pełnym obciążeniu bez nadmiernego nagrzewania się elementów mocy.
• Napięcie zasilania 380–480 VAC 3-fazowe: Kompatybilny z popularnymi sieciami przemysłowymi, zarówno w Europie (400 V), jak i w innych regionach (480 V).
• Zakres częstotliwości 50/60 Hz: Pracuje w sieciach o częstotliwości 50 Hz i 60 Hz – uniwersalny wybór dla instalacji krajowych i eksportowych.
• Stopień ochrony IP55: Odporny na osadzający się pył oraz strugi wody – doskonały do zastosowań w halach produkcyjnych, na zewnątrz budynków (w osłonie) i w trudnych warunkach środowiskowych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących dyrektyw Unii Europejskiej oraz posiada oznaczenie CE. Zastosowane rozwiązania konstrukcyjne są zgodne z europejskimi standardami dla przemienników częstotliwości, co gwarantuje bezpieczeństwo użytkowania i odpowiednią kompatybilność elektromagnetyczną.

Zastosowanie

Przemiennik ATV650D11N4E został opracowany z myślą o precyzyjnym sterowaniu napędami w przemyśle i automatyce budynkowej. Znajduje zastosowanie wszędzie tam, gdzie wymagana jest regulacja prędkości oraz oszczędność energii.

• Sterowanie pompami wodnymi i cieplnymi w instalacjach HVAC – płynna regulacja przepływu pozwala ograniczyć zużycie energii.
• Napędy wentylatorów i klimatyzatorów – dostosowanie wydajności do bieżącego zapotrzebowania redukuje hałas i zużycie mechaniczne.
• Przenośniki taśmowe, podajniki i transport liniowy – start i zatrzymanie bez udarów mechanicznych, ochrona taśmy i napędu.
• Maszyny przemysłowe (obrabiarki, mieszadła, prasy) – płynna zmiana prędkości obrotowej poprawia jakość procesu i wydajność.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i odczekaj wymagany czas na rozładowanie kondensatorów (zgodnie z dokumentacją). Urządzenie należy mocować w pozycji pionowej na niepalnym podłożu, zapewniając swobodny przepływ powietrza wokół radiatora (minimalne odstępy podane w instrukcji). Przekrój przewodów zasilających i silnikowych dobierz do prądu znamionowego 23,5 A oraz warunków ułożenia. Stosuj bezpieczniki lub wyłącznik nadprądowy o odpowiedniej charakterystyce. Wszelkie prace wykonuj zgodnie z dokumentacją techniczno-ruchową producenta.

FAQ

• Jaki jest stopień ochrony tego przemiennika? Stopień ochrony wynosi IP55 – oznacza to odporność na pył oraz strugi wody, co umożliwia montaż w wilgotnych i zapylonych pomieszczeniach (np. w halach produkcyjnych, na zewnątrz w osłonie).
• Jakie napięcie zasilania jest wymagane? Urządzenie wymaga trójfazowego napięcia z zakresu 380–480 VAC (50/60 Hz). Może być zasilane z typowych sieci 400 V (Europa) oraz 480 V (Ameryka Północna).
• Czy mogę podłączyć silnik o mocy mniejszej niż 11 kW? Tak, przemiennik może sterować silnikami o mocy do 11 kW. Dla mniejszych silników należy ustawić odpowiednie parametry w menu konfiguracyjnym (prąd znamionowy, zabezpieczenie termiczne).
