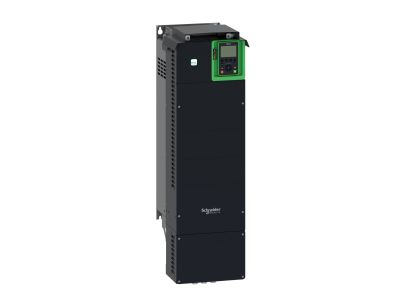

Przemiennik częstotliwości ATV630 3-fazowy 380/480VAC 50/60Hz 90kW 173A IP21 Altivar Process ATV600 | ATV630D90N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 630 o symbolu ATV630D90N4 to zaawansowany napęd 3-fazowy przeznaczony do silników synchronicznych i asyncynchronicznych. Zaprojektowany dla systemów o zmiennym momencie (pompy, wentylatory), oferuje prąd znamionowy 173 A i moc 90 kW przy lekkim przeciążeniu (110%) lub 75 kW przy znacznym przeciążeniu (150%). Napięcie zasilania 380–480 VAC 50/60 Hz, stopień ochrony IP21 oraz zintegrowany filtr EMC zapewniają niezawodną pracę w trudnych warunkach przemysłowych.

• Prąd znamionowy 173 A: umożliwia zasilanie silników o dużym poborze prądu bez ryzyka przeciążenia, co zwiększa trwałość napędu.
• Napięcie zasilania 380–480 VAC 50/60 Hz: kompatybilność z typowymi sieciami przemysłowymi w Europie, ułatwia integrację z istniejącą instalacją.
• Zintegrowany filtr EMC: redukuje zakłócenia elektromagnetyczne, co pozwala spełnić rygorystyczne normy kompatybilności elektromagnetycznej i uniknąć problemów z sąsiednimi urządzeniami.
• Stopień ochrony IP21: chroni przed wnikaniem ciał stałych o średnicy powyżej 12 mm oraz kroplami wody, co umożliwia montaż w suchych pomieszczeniach przemysłowych bez dodatkowych obudów.
• Zaawansowana łączność EtherNet/IP i Modbus TCP: umożliwia głęboką integrację z systemami automatyki SCADA, PLC oraz zdalny monitoring i diagnostykę, co skraca czas reakcji na awarie.

Zgodność z Normami

Przemiennik częstotliwości Altivar 630 spełnia wymogi dyrektyw unijnych i posiada certyfikat CE. Zaprojektowany zgodnie z europejskimi normami bezpieczeństwa i kompatybilności elektromagnetycznej, co gwarantuje bezpieczną eksploatację w warunkach przemysłowych. Zintegrowany filtr EMC pozwala na pracę bez dodatkowych filtrów zewnętrznych w typowych instalacjach.

Zastosowanie

Altivar 630 został zaprojektowany specjalnie dla systemów ze zmiennym momentem obciążenia (charakterystyka kwadratowa), co czyni go idealnym rozwiązaniem do sterowania pompami, wentylatorami i sprężarkami. Dzięki wbudowanym funkcjom regulacji ciśnienia, przepływu i poziomu doskonale sprawdza się w aplikacjach wymagających precyzyjnej kontroli procesu.

• Sterowanie pompami wirowymi i odśrodkowymi w instalacjach wodociągowych i kanalizacyjnych – optymalizacja zużycia energii i ochrona przed suchobiegiem.
• Regulacja wentylatorów w systemach HVAC – płynna zmiana wydajności wentylacji przy jednoczesnym obniżeniu hałasu i zużycia energii.
• Sterowanie sprężarkami o zmiennym obciążeniu – utrzymanie stałego ciśnienia w sieci sprężonego powietrza z minimalnym zużyciem energii.
• Integracja z systemami automatyki budynkowej poprzez Ethernet/IP lub Modbus TCP – zdalny monitoring i zarządzanie pracą urządzeń.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i odczekaj czas niezbędny do rozładowania kondensatorów (minimum 5–10 minut). Urządzenie montuj na szynie TH35 (DIN) lub bezpośrednio do płyty montażowej w pozycji pionowej, zapewniając swobodny przepływ powietrza wokół radiatora. Przekrój przewodów dobierz zgodnie z maksymalnym prądem 173 A oraz lokalnymi przepisami. Moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta – zbyt mocne dokręcenie może uszkodzić listwę zaciskową.

FAQ

• Jaki stopień ochrony ma ten przemiennik? Stopień ochrony IP21 – urządzenie jest chronione przed wnikaniem ciał stałych o średnicy powyżej 12 mm oraz kroplami wody padającymi pod kątem do 15°. Nadaje się do montażu w suchych pomieszczeniach przemysłowych, np. w rozdzielnicach.
• Czy przemiennik posiada zintegrowany filtr EMC? Tak, Altivar 630 został wyposażony w fabrycznie zintegrowany filtr EMC, który redukuje zakłócenia przewodzone i promieniowane. W typowych instalacjach nie wymaga stosowania dodatkowego filtra zewnętrznego.
• Jakie silniki można podłączyć do ATV630D90N4? Przemiennik może zasilać zarówno silniki synchroniczne, jak i asynchroniczne (indukcyjne). Przy doborze mocy silnika należy uwzględnić tryb przeciążenia: 90 kW przy lekkim przeciążeniu (110%) lub 75 kW przy znacznym przeciążeniu (150%).
