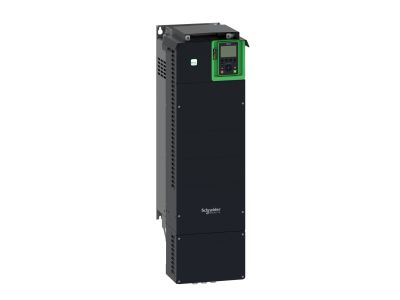

Przemiennik częstotliwości ATV630 3-fazowy 380/480VAC 50/60Hz 75kW 145A IP21 Altivar Process ATV600 | ATV630D75N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar Process ATV630 (symbol ATV630D75N4) to trzyfazowy napęd przeznaczony do silników asynchronicznych i synchronicznych, zasilany napięciem 380-480 VAC, 50/60 Hz. Dzięki prądowi znamionowemu 145 A i mocy 75 kW (100 KM) w aplikacjach o lekkim przeciążeniu (do 110%) lub 55 kW (70 KM) przy znacznym przeciążeniu (do 150%) zapewnia elastyczną konfigurację dla systemów o zmiennym momencie, takich jak pompy, wentylatory i sprężarki. Zintegrowany filtr EMC oraz stopień ochrony IP21 gwarantują niezawodną pracę w standardowych warunkach przemysłowych.

• Prąd 145 A przy 380-480 VAC: umożliwia bezpieczne zasilanie silników o dużym zapotrzebowaniu mocy, minimalizując ryzyko przeciążeń termicznych.
• Zintegrowany filtr EMC: redukuje zakłócenia elektromagnetyczne, ułatwiając spełnienie wymogów kompatybilności bez dodatkowych filtrów zewnętrznych.
• Obsługa silników synchronicznych i asynchronicznych: zwiększa uniwersalność napędu w różnych typach maszyn i instalacji.
• Zaawansowana łączność EtherNet/IP i Modbus TCP: umożliwia głęboką integrację z systemami automatyki i szybką wymianę danych.
• Wbudowany serwer sieciowy i rejestracja danych: skraca czas przestoju dzięki diagnostyce online i konserwacji prewencyjnej.

Zgodność z Normami

Przemiennik częstotliwości Altivar 630 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikację CE, potwierdzającą spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Szczegółowe dane dotyczące konkretnych norm (np. IEC/EN) znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Altivar Process ATV630 jest dedykowany do aplikacji wymagających precyzyjnej regulacji prędkości silnika, szczególnie w systemach o kwadratowej charakterystyce obciążenia (zmienny moment obrotowy). Dzięki wbudowanym funkcjom monitorowania i komunikacji doskonale sprawdza się w nowoczesnych instalacjach przemysłowych i budynkowych.

• Sterowanie pompami w systemach zaopatrzenia w wodę, kanalizacji i nawadniania – regulacja ciśnienia, przepływu i poziomu z kompensacją strat przepływu.
• Napędy wentylatorów i sprężarek w systemach HVAC oraz klimatyzacji przemysłowej.
• Automatyka linii produkcyjnych wymagająca płynnego rozruchu i zatrzymania silników asynchronicznych/synchronicznych.
• Integracja z nadrzędnymi systemami sterowania (PLC, SCADA) przez EtherNet/IP i Modbus TCP – możliwość zdalnej konfiguracji, monitoringu i archiwizacji danych.

Wskazówki Montażowe

Montaż i instalację przemiennika częstotliwości może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie należy mocować w sposób zapewniający odpowiednią wentylację, zgodnie z wytycznymi producenta. Przed podłączeniem należy dobrać przekrój przewodów do prądu znamionowego 145 A oraz zastosować odpowiednie zabezpieczenia nadprądowe. Dokręcenie zacisków powinno odbywać się z momentem podanym w dokumentacji technicznej. W przypadku integracji z siecią EtherNet/IP lub Modbus TCP należy zadbać o ekranowanie przewodów komunikacyjnych.

FAQ

• Czy przemiennik obsługuje silniki synchroniczne? Tak, ATV630D75N4 jest kompatybilny zarówno z silnikami asynchronicznymi, jak i synchronicznymi.
• Jaki jest stopień ochrony IP? Stopień ochrony wynosi IP21, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm oraz przed kroplami wody padającymi pionowo. Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach.
• Jakie protokoły komunikacyjne są dostępne? Przemiennik wyposażono w złącza EtherNet/IP oraz Modbus TCP, co umożliwia łatwą integrację z przemysłowymi sieciami automatyki.
