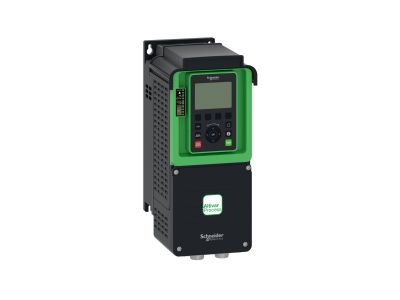

Przemiennik częstotliwości ATV630 3-fazowy 380/480VAC 50/60Hz 3kW 7.2A IP21 Altivar Process ATV600 | ATV630U30N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 630 (symbol ATV630U30N4) to trójfazowy napęd przeznaczony do sterowania silnikami synchronicznymi i asynchronicznymi. Urządzenie pracuje z napięciem wejściowym 380–480 VAC (50/60 Hz), prądem znamionowym 7,2 A i zapewnia moc 3,0 kW przy przeciążeniu 110% (zastosowania standardowe) lub 2,2 kW przy przeciążeniu 150% (zastosowania wymagające dużego momentu). Dzięki zintegrowanemu filtrowi EMC i stopniowi ochrony IP21 gwarantuje niezawodną pracę w trudnych warunkach przemysłowych.

• Napięcie wejściowe 380–480 VAC 50/60 Hz: umożliwia bezpośrednie podłączenie do standardowych sieci trójfazowych bez dodatkowych transformatorów, co upraszcza instalację.
• Prąd znamionowy 7,2 A: zapewnia bezpieczną eksploatację przy obciążeniu do 7,2 A, optymalnie dopasowany do silników o mocy do 3 kW.
• Zintegrowany filtr EMC: redukuje zakłócenia elektromagnetyczne, pozwalając spełnić wymogi kompatybilności bez konieczności stosowania dodatkowych filtrów zewnętrznych.
• Łączność EtherNet/IP i Modbus TCP: umożliwia głęboką integrację z systemami automatyki oraz zdalne monitorowanie i diagnostykę, co skraca czas reakcji na awarie.
• Wbudowane funkcje procesowe: regulacja ciśnienia, przepływu i poziomu z kompensacją strat przepływu – dedykowane rozwiązanie dla systemów pompowych i wentylatorowych.

Zgodność z Normami

Przemiennik częstotliwości ATV630 spełnia wymagania dyrektyw unijnych i posiada certyfikat CE. Zaprojektowano go zgodnie z międzynarodowymi standardami bezpieczeństwa oraz kompatybilności elektromagnetycznej, co gwarantuje niezawodność w instalacjach przemysłowych.

Zastosowanie

Altivar 630 został stworzony z myślą o systemach ze zmiennym momentem obciążenia o kwadratowej charakterystyce, co czyni go idealnym napędem do aplikacji procesowych.

• Sterowanie wydajnością pomp w instalacjach wodociągowych, kanalizacyjnych i nawadniających.
• Regulacja prędkości wentylatorów w systemach HVAC (ogrzewanie, wentylacja, klimatyzacja) oraz w przemyśle.
• Napędy sprężarek o zmiennym obciążeniu w przemyśle procesowym.
• Automatyka budynkowa – efektywna kontrola systemów klimatyzacji i wentylacji z optymalizacją zużycia energii.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy instalować na płaskiej, niepalnej powierzchni z zachowaniem wymaganych odstępów wentylacyjnych. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłącz napięcie zasilania i odczekaj czas rozładowania kondensatorów (zgodnie z dokumentacją producenta). Zaciski przewodów dokręcaj momentem podanym w instrukcji, a przekroje przewodów dobieraj do prądu znamionowego 7,2 A i lokalnych przepisów.

FAQ

• Czy ATV630 ma wbudowany filtr EMC? Tak, przemiennik wyposażono w zintegrowany filtr EMC, który redukuje zakłócenia elektromagnetyczne i upraszcza instalację bez konieczności stosowania dodatkowych komponentów.
• Jaki jest stopień ochrony tego falownika? IP21 – oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm oraz przed kapaniem wody pionowo, co umożliwia pracę w suchych pomieszczeniach przemysłowych.
• Czy można programować ATV630 za pomocą oprogramowania zewnętrznego? Tak, falownik jest kompatybilny z oprogramowaniem SoMove, które pozwala na konfigurację, zapis i przenoszenie ustawień na urządzenie zapasowe, co skraca przestoje konserwacyjne.
