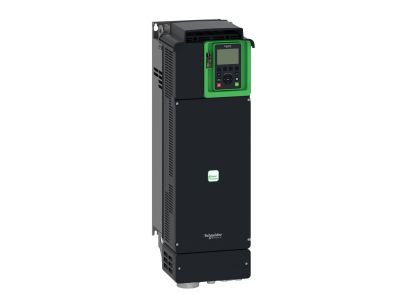

Przemiennik częstotliwości ATV630 3-fazowy 380/480VAC 50/60Hz 30kW 61.5A IP21 Altivar Process ATV600 | ATV630D30N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 630 ATV630D30N4 to zaawansowany napęd przeznaczony do sterowania silnikami synchronicznymi i asynchronicznymi w systemach o zmiennym momencie obciążenia. Urządzenie o napięciu wejściowym 380…480 VAC zapewnia prąd znamionowy 61,5 A, co pozwala na zasilanie silników o mocy do 30 kW (40 KM) przy lekkim przeciążeniu (110%) lub 22 kW (30 KM) przy znacznym przeciążeniu (150%). Zintegrowany filtr EMC redukuje zakłócenia, a stopień ochrony IP21 umożliwia stosowanie w standardowych warunkach przemysłowych. Dzięki wbudowanym funkcjom regulacji ciśnienia, przepływu i poziomu, napęd doskonale sprawdza się w aplikacjach pompowych i wentylatorowych.

• Napięcie zasilania 380…480 VAC (3-fazowe): umożliwia bezpośrednie podłączenie do sieci przemysłowej bez dodatkowych transformatorów.
• Prąd znamionowy 61,5 A: bezpieczne zasilanie silników o dużym poborze mocy, bez ryzyka przeciążenia w zakresie pracy ciągłej.
• Moc silnika 30 kW (40 KM) przy lekkim przeciążeniu (110%) / 22 kW (30 KM) przy znacznym przeciążeniu (150%): elastyczność doboru w zależności od wymagań aplikacji – dla pomp, wentylatorów i sprężarek.
• Zintegrowany filtr EMC: zmniejsza emisję zakłóceń elektromagnetycznych, upraszczając instalację i spełniając wymagania kompatybilności elektromagnetycznej.
• Łączność EtherNet/IP i Modbus TCP: głęboka integracja z systemami automatyki, umożliwiająca zdalne monitorowanie i konfigurację.
• Serwer sieciowy i rejestracja danych: szybkie diagnozowanie usterek i optymalizacja konserwacji prewencyjnej, co skraca czas przestojów.
• Kompatybilność z oprogramowaniem SoMove: łatwe zapisywanie i przenoszenie konfiguracji na napęd zapasowy, redukujące czas przestojów serwisowych.

Zgodność z Normami

Przemiennik częstotliwości Altivar 630 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikację CE. Dzięki zintegrowanemu filtrowi EMC spełnia wymagania dotyczące kompatybilności elektromagnetycznej. Producent deklaruje zgodność z dyrektywami niskonapięciową i maszynową, co gwarantuje bezpieczną pracę w warunkach przemysłowych.

Zastosowanie

Altivar 630 ATV630D30N4 dedykowany jest do sterowania silnikami w aplikacjach o zmiennym momencie obciążenia, szczególnie w układach pomp, wentylatorów i sprężarek. Wbudowane algorytmy regulacji ciśnienia, przepływu i poziomu z kompensacją strat przepływu zapewniają precyzyjną kontrolę procesów.

• Sterowanie silnikami pomp wirowych w instalacjach wodociągowych, kanalizacyjnych i przeciwpożarowych.
• Regulacja prędkości wentylatorów w systemach wentylacji, klimatyzacji i oddymiania.
• Napędy sprężarek śrubowych i tłokowych z optymalizacją wydajności w zależności od zapotrzebowania.
• Automatyka budynkowa i przemysłowa – integracja z systemami BMS poprzez EtherNet/IP lub Modbus TCP.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości może być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i odczekać niezbędny czas na rozładowanie kondensatorów (zgodnie z instrukcją producenta). Urządzenie montować w pozycji pionowej na płycie montażowej lub w szafie sterowniczej zapewniającej odpowiednią wentylację. Przekroje przewodów oraz momenty dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy przemiennik obsługuje silniki synchroniczne? Tak, Altivar 630 może zasilać zarówno silniki asynchroniczne, jak i synchroniczne (magnesy trwałe) – wymaga to odpowiedniej konfiguracji w oprogramowaniu SoMove.
• Jaki jest stopień ochrony (IP) tego modelu? Stopień ochrony wynosi IP21, co oznacza ochronę przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm oraz przed pionowo kapiącą wodą. Urządzenie przeznaczone jest do montażu wewnątrz pomieszczeń suchych.
• Czy potrzebuję zewnętrznego filtra EMC? Nie, falownik wyposażony jest w zintegrowany filtr EMC, który zapewnia zgodność z normami dotyczącymi emisji zakłóceń w typowych instalacjach przemysłowych.
