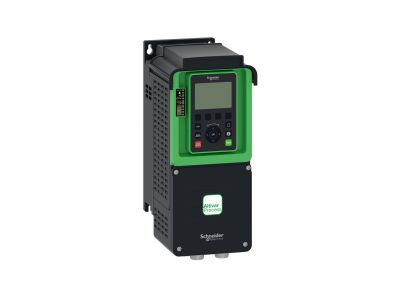

Przemiennik częstotliwości ATV630 3-fazowy 380/480VAC 50/60Hz 2.2kW 5.6A IP21 Altivar Process ATV600 | ATV630U22N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 630 (symbol ATV630U22N4) to zaawansowany napęd przeznaczony do sterowania silnikami synchronicznymi i asynchronicznymi w systemach o zmiennym momencie obciążenia. Urządzenie zasilane napięciem trójfazowym 380-480 VAC zapewnia prąd wyjściowy 5,6 A, co przekłada się na możliwość zasilania silników o mocy do 2,2 kW / 3 KM przy przeciążeniu do 110% (zastosowania standardowe) oraz do 1,5 kW / 2 KM przy przeciążeniu do 150% (zastosowania wymagające wysokiego momentu rozruchowego). Wyposażony w zintegrowany filtr EMC oraz obudowę o stopniu ochrony IP21, zapewnia niezawodną pracę w warunkach przemysłowych z ograniczonym narażeniem na wilgoć i pyły.

• Prąd znamionowy 5,6 A / moc 2,2 kW (110% przeciążenia) i 1,5 kW (150% przeciążenia): elastyczność doboru napędu w zależności od wymaganego momentu – wysoki zapas przeciążeniowy przy rozruchu ciężkich odbiorników.
• Zintegrowany filtr EMC: redukcja zakłóceń elektromagnetycznych zgodna z wymaganiami kompatybilności, ułatwia instalację bez dodatkowych filtrów zewnętrznych.
• Stopień ochrony IP21: ochrona przed ciałami stałymi o średnicy powyżej 12 mm oraz pionowo kapiącą wodą, co umożliwia bezpieczną pracę w suchych pomieszczeniach przemysłowych i rozdzielniach.
• Zaawansowana łączność (EtherNet/IP, Modbus TCP): głęboka integracja z systemami automatyki, łatwe monitorowanie i zdalne sterowanie bez dodatkowych konwerterów.
• Wbudowany serwer sieciowy i rejestracja danych: szybkie diagnozowanie problemów, konserwacja prewencyjna i skrócenie przestojów dzięki analizie historycznej pracy napędu.

Zgodność z Normami

Urządzenie spełnia wymagania dyrektyw Unii Europejskiej (oznakowanie CE) oraz jest zgodne z normami międzynarodowymi w zakresie kompatybilności elektromagnetycznej i bezpieczeństwa. Posiada zintegrowany filtr EMC redukujący emisję zakłóceń. Producent deklaruje zgodność z obowiązującymi normami dla przemienników częstotliwości (seria IEC/EN 61800). Wszelkie szczegółowe informacje dotyczące spełnianych norm znajdują się w dokumentacji technicznej produktu.

Zastosowanie

Przemiennik ATV630U22N4 został zaprojektowany specjalnie dla systemów ze zmiennym momentem o kwadratowej charakterystyce obciążenia – tam gdzie kluczowa jest precyzyjna regulacja przepływu, ciśnienia lub poziomu. Sprawdza się w następujących scenariuszach:

• Sterowanie pompami wirowymi i odśrodkowymi – automatyczna kompensacja strat przepływu, ochrona przed suchobiegiem i kawitacją.
• Napędy wentylatorów i klimatyzatorów – płynna regulacja wydajności przy jednoczesnej optymalizacji zużycia energii.
• Zastosowania wymagające wysokiej dynamiki i przeciążeń (do 150%) – np. mieszadła, przenośniki o zmiennym obciążeniu.
• Integracja z systemami automatyki budynkowej i przemysłowej za pośrednictwem sieci EtherNet/IP lub Modbus TCP.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie należy instalować w pozycji pionowej, z zachowaniem odstępów chłodzenia określonych w dokumentacji producenta (minimum 100 mm nad i pod obudową). Przekrój przewodów zasilających i silnikowych należy dobrać zgodnie z obciążalnością prądową (5,6 A) i wymaganiami miejscowych przepisów. Moment dokręcania zacisków – zgodnie z instrukcją montażową (zalecany klucz dynamometryczny). Zaleca się stosowanie zabezpieczeń nadprądowych i różnicowoprądowych zgodnych z zaleceniami producenta. Przed pierwszym uruchomieniem sprawdzić poprawność konfiguracji parametrów silnika.

FAQ

• Czy przemiennik ATV630U22N4 ma wbudowany wyświetlacz? Producent przewiduje możliwość wyposażenia w zdalny panel operatorski (osprzęt dodatkowy). Sam napęd posiada standardowe diody sygnalizacyjne. Szczegółowe informacje o wyświetlaczu znajdują się w dokumentacji technicznej.
• Jaki jest stopień ochrony obudowy? Stopień ochrony wynosi IP21 – oznacza to ochronę przed wnikaniem ciał stałych o średnicy powyżej 12 mm oraz przed pionowo kapiącą wodą. Urządzenie nie jest przystosowane do pracy w środowisku mokrym lub pyłowym bez dodatkowej obudowy.
• Jakie są dopuszczalne tryby przeciążenia? Napęd może pracować w dwóch trybach: przy przeciążeniu do 110% (moc wyjściowa 2,2 kW / 3 KM) dla standardowych zastosowań, oraz przy przeciążeniu do 150% (moc 1,5 kW / 2 KM) dla aplikacji wymagających wysokiego momentu rozruchowego – np. przy ciężkich rozruchach wentylatorów lub pomp.
