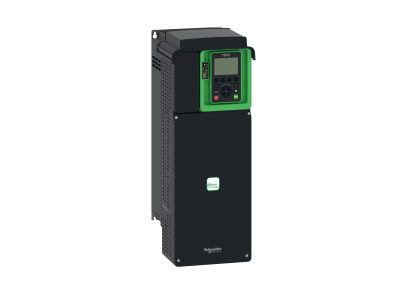

Przemiennik częstotliwości ATV630 3-fazowy 380/480VAC 50/60Hz 18kW 39.2A IP21 Altivar Process ATV600 | ATV630D18N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric z serii Altivar Process ATV630 (symbol ATV630D18N4) przeznaczony jest do precyzyjnego sterowania prędkością obrotową silników synchronicznych i asynchronicznych. Urządzenie pracuje w sieci 3-fazowej o napięciu 380…480 VAC 50/60 Hz, zapewniając prąd wyjściowy 39,2 A, co pozwala na zasilanie silników o mocy do 18,0 kW/25 KM przy lekkim przeciążeniu (110%) lub 15,0 kW/20 KM przy znacznym przeciążeniu (150%). Wyposażony w zintegrowany filtr EMC oraz stopień ochrony IP21, nadaje się do montażu w suchych pomieszczeniach przemysłowych przy zachowaniu kompaktowych wymiarów.

• Zintegrowany filtr EMC: Redukuje zakłócenia przewodzone, umożliwiając spełnienie wymogów kompatybilności elektromagnetycznej bez konieczności stosowania dodatkowych elementów zewnętrznych.
• Prąd znamionowy 39,2 A przy 380…480 VAC: Gwarantuje stabilną pracę silników o mocy do 18 kW w aplikacjach o kwadratowej charakterystyce obciążenia (pompy, wentylatory).
• Wbudowany serwer sieciowy i rejestracja danych: Umożliwia szybkie diagnozowanie usterek i planowanie konserwacji prewencyjnej, skracając czas przestoju.
• Zaawansowana łączność EtherNet/IP i Modbus TCP: Ułatwia głęboką integrację z istniejącymi systemami automatyki i nadzoru.
• Kompatybilność z oprogramowaniem SoMove: Pozwala na łatwe zapisywanie, odtwarzanie i przenoszenie konfiguracji napędu, co przyspiesza wymianę serwisową.

Zgodność z Normami

Przemiennik częstotliwości Altivar 630 spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Zintegrowany filtr EMC zapewnia kompatybilność elektromagnetyczną na poziomie wymaganym dla instalacji przemysłowych. Produkt został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości obowiązującymi w ofercie Schneider Electric.

Zastosowanie

Altivar Process ATV630 dedykowany jest do systemów ze zmiennym momentem o kwadratowej charakterystyce obciążenia, idealnie sprawdza się w aplikacjach pompowych i wentylacyjnych. Dzięki wbudowanym funkcjom regulacji ciśnienia, przepływu i poziomu oraz kompensacji strat przepływu może być stosowany w:

• Sterowaniu wydajnością pomp wirowych w instalacjach wodociągowych, kanalizacyjnych i HVAC.
• Regulacji prędkości wentylatorów central wentylacyjnych i systemów oddymiania.
• Napędach sprężarek i dmuchaw w przemyśle lekkim i spożywczym.
• Zastosowaniach wymagających precyzyjnego sterowania procesem – jako element układów automatyki budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż, podłączenie i uruchomienie przemiennika częstotliwości może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie zasilające i odczekać czas niezbędny do rozładowania kondensatorów obwodu pośredniego. Urządzenie należy montować na pionowej, niepalnej powierzchni, zapewniając odpowiednią wentylację dla stopnia ochrony IP21. Przekroje przewodów oraz wartości momentów dokręcania zacisków muszą być zgodne z dokumentacją techniczną producenta.

FAQ

• Czy przemiennik ma wbudowany filtr EMC? Tak, ATV630D18N4 wyposażony jest w zintegrowany filtr EMC, co eliminuje konieczność stosowania dodatkowych filtrów zewnętrznych w większości standardowych instalacji.
• Jaki jest stopień ochrony tego napędu? Stopień ochrony IP21 – chroni przed wnikaniem ciał stałych o średnicy powyżej 12 mm oraz przed pionowo kapiącą wodą. Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach przemysłowych.
• Jakie silniki można sterować tym przemiennikiem? Falownik może zasilać zarówno silniki asynchroniczne, jak i synchroniczne, w zakresie mocy do 18 kW (przy lekkim przeciążeniu) lub 15 kW (przy znacznym przeciążeniu).
