Przemiennik częstotliwości ATV630 3-fazowy 380/480VAC 50/60Hz 15kW 31.7A IP21 Altivar Process ATV600 | ATV630D15N4 Schneider Electric

Opis i Kluczowe Cechy

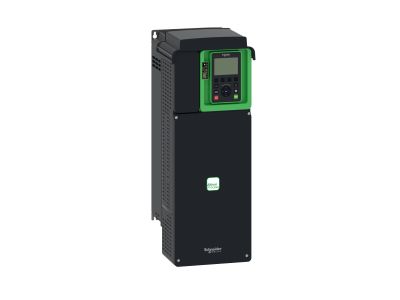

Przemiennik częstotliwości Schneider Electric Altivar 630 ATV630D15N4 to zaawansowany napęd 3-fazowy przeznaczony do sterowania silnikami synchronicznymi i asynchronicznymi. Zasilany napięciem 380–480 VAC (50/60 Hz) oferuje prąd znamionowy 31,7 A, co pozwala na pracę z silnikami o mocy do 15 kW (20 KM) przy przeciążeniu do 110% lub do 11 kW (15 KM) przy przeciążeniu do 150%. Zintegrowany filtr EMC i stopień ochrony IP21 zapewniają niezawodność w suchych pomieszczeniach przemysłowych. Dedykowany do aplikacji o zmiennym momencie (kwadratowa charakterystyka obciążenia), jest idealnym rozwiązaniem do systemów pomp, wentylatorów i procesów wymagających regulacji ciśnienia, przepływu i poziomu.

• Prąd znamionowy 31,7 A / moc 15 kW (110% przeciążenie): Umożliwia bezpieczne zasilanie silników o znacznej mocy z zachowaniem rezerwy przeciążeniowej, co przekłada się na niezawodność w wymagających aplikacjach.
• Stopień ochrony IP21: Chroni przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm oraz kapaniem wody, zapewniając bezpieczną eksploatację w suchych pomieszczeniach przemysłowych i rozdzielnicach.
• Wbudowany filtr EMC: Redukuje zakłócenia elektromagnetyczne, ułatwiając spełnienie wymogów kompatybilności elektromagnetycznej i upraszczając instalację bez konieczności stosowania dodatkowych filtrów zewnętrznych.
• Zaawansowana łączność EtherNet/IP i Modbus TCP: Umożliwia głęboką integrację z systemami automatyki, szybką wymianę danych oraz zdalne monitorowanie i diagnostykę, co skraca czas reakcji na awarie.
• Kompatybilność z oprogramowaniem SoMove: Pozwala na szybkie zapisywanie, przenoszenie i przywracanie konfiguracji napędu, minimalizując czas przestoju podczas serwisu i wymiany urządzenia.

Zgodność z Normami

Przemiennik częstotliwości Altivar 630 jest zgodny z wymaganiami dyrektyw Unii Europejskiej i posiada certyfikat CE. Wbudowany filtr EMC został zaprojektowany tak, aby spełniać odpowiednie normy kompatybilności elektromagnetycznej, umożliwiając łatwą integrację w środowisku przemysłowym. Producent stosuje standardy DIN oraz europejskie normy bezpieczeństwa. Montaż i użytkowanie zgodnie z dokumentacją techniczną gwarantują pełną zgodność z obowiązującymi przepisami.

Zastosowanie

Altivar 630 ATV630D15N4 został zaprojektowany do precyzyjnego sterowania prędkością i momentem obrotowym silników w aplikacjach o zmiennym momencie obciążenia. Doskonale sprawdza się w systemach wentylacyjnych, pompowych oraz w procesach wymagających regulacji ciśnienia, przepływu i poziomu. Dzięki wbudowanym funkcjom monitorowania i kompensacji strat przepływu jest szczególnie polecany do instalacji przemysłowych i komunalnych.

• Sterowanie pompami w systemach wodociągowych, kanalizacyjnych i irygacyjnych z regulacją ciśnienia i przepływu, w tym kompensacją strat hydraulicznych.
• Napędy wentylatorów i klimatyzatorów w systemach HVAC, umożliwiające optymalizację zużycia energii i redukcję hałasu.
• Przenośniki, mieszadła, sprężarki i inne maszyny w przemyśle spożywczym, chemicznym oraz w oczyszczalniach ścieków.
• Aplikacje wymagające przeciążeń do 150% (np. duże momenty rozruchowe przy ciężkich obciążeniach).

Wskazówki Montażowe

Montaż przemiennika częstotliwości może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, posiadający wiedzę z zakresu instalacji elektrycznych i napędów. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie i upewnij się, że obwód jest pozbawiony napięcia. Urządzenie należy zamontować na płycie montażowej lub szynie DIN (w zależności od konfiguracji) zgodnie z dokumentacją producenta, zachowując wymagane odstępy dla swobodnego przepływu powietrza chłodzącego (IP21). Przekrój przewodów zasilających i silnikowych dobierz do prądu znamionowego 31,7 A oraz warunków zwarciowych. Dokręcaj zaciski momentem podanym w instrukcji. Uziemij obudowę zgodnie z lokalnymi przepisami. Po zakończeniu prac sprawdź poprawność połączeń i uruchom urządzenie zgodnie z procedurą producenta.

FAQ

• Jakie silniki można podłączyć do ATV630D15N4? Przemiennik jest przystosowany do sterowania trójfazowymi silnikami asynchronicznymi i synchronicznymi. Moc silnika może wynosić do 15 kW (20 KM) przy przeciążeniu do 110% lub do 11 kW (15 KM) przy przeciążeniu do 150%.
• Czy przemiennik ma wbudowany filtr EMC? Tak, ATV630D15N4 jest wyposażony w zintegrowany filtr EMC, który redukuje zakłócenia elektromagnetyczne i ułatwia spełnienie wymogów kompatybilności EMC bez potrzeby instalowania dodatkowego filtra zewnętrznego.
• Jaki jest stopień ochrony IP urządzenia? Stopień ochrony wynosi IP21, co oznacza ochronę przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm oraz przed kapaniem wody. Urządzenie jest przeznaczone do montażu w suchych pomieszczeniach przemysłowych.
