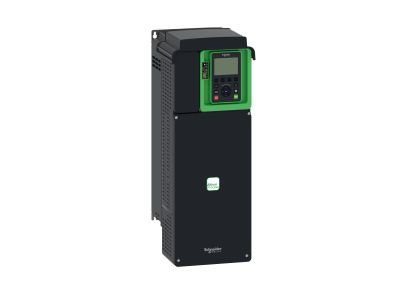

Przemiennik częstotliwości ATV630 3-fazowy 22kW 380-480V IP21, Altivar 630 | ATV630D22N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 630, model ATV630D22N4, to zaawansowany napęd 3-fazowy o mocy 22 kW przeznaczony do systemów ze zmiennym momentem obciążenia. Dzięki zintegrowanemu filtrowi EMC oraz stopniowi ochrony IP21 zapewnia niezawodne i bezpieczne sterowanie silnikami synchronicznymi i asynchronicznymi w aplikacjach pompowych i wentylatorowych. Napięcie zasilania 380-480 VAC pozwala na elastyczne wdrożenie w typowych instalacjach przemysłowych.

• Prąd znamionowy 46,3 A: Umożliwia zasilanie silników o znacznej mocy (do 22 kW przy lekkim przeciążeniu 110% lub do 18 kW przy przeciążeniu 150%) bez ryzyka przeciążenia układu.
• Napięcie zasilania 380-480 VAC 3-fazowe: Kompatybilność z powszechnymi sieciami przemysłowymi – łatwa integracja bez dodatkowych transformatorów.
• Stopień ochrony IP21: Chroni przed dostępem ciał stałych o średnicy powyżej 12,5 mm oraz kroplami wody – odpowiedni do montażu w suchych pomieszczeniach rozdzielni.
• Zintegrowany filtr EMC: Redukuje zakłócenia elektromagnetyczne, pozwalając spełnić wymagania kompatybilności elektromagnetycznej bez stosowania zewnętrznych filtrów.
• Łączność EtherNet/IP i Modbus TCP: Umożliwia głęboką integrację z systemami automatyki, zdalny monitoring i szybkie przenoszenie konfiguracji za pomocą oprogramowania SoMove.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE potwierdzający spełnienie zasadniczych wymagań w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Zintegrowany filtr EMC wspiera spełnienie norm dotyczących emisyjności zakłóceń.

Zastosowanie

Altivar 630 ATV630D22N4 został stworzony specjalnie dla systemów o kwadratowej charakterystyce obciążenia (zmienny moment), typowych w aplikacjach pomp, wentylatorów i sprężarek. Znajduje zastosowanie w sterowaniu procesami wymagającymi regulacji ciśnienia, przepływu i poziomu.

• Sterowanie pompami wodociągowymi, kanalizacyjnymi i cyrkulacyjnymi z regulacją wydajności.
• Naprędy wentylatorów w systemach HVAC (ogrzewanie, wentylacja, klimatyzacja).
• Napędy sprężarek o zmiennym obciążeniu w przemyśle.
• Automatyka budynkowa – integracja z systemami BMS przez Modbus TCP lub EtherNet/IP.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie oraz odczekać czas rozładowania kondensatorów obwodu pośredniego (zgodnie z instrukcją producenta). Urządzenie montować na szynie TH35 lub bezpośrednio na płycie montażowej w pozycji pionowej, zapewniając swobodny przepływ powietrza chłodzącego. Przekrój przewodów zasilających i silnikowych dobrać do prądu znamionowego (46,3 A). Moment dokręcania zacisków stosować zgodnie z dokumentacją techniczną dostarczoną z produktem.

FAQ

• Jaki jest stopień ochrony tego przemiennika? Stopień ochrony wynosi IP21 – urządzenie chronione przed ciałami stałymi >12,5 mm oraz kroplami wody. Nadaje się do montażu w suchych pomieszczeniach, nie jest przystosowane do pracy w pylastych ani mokrych środowiskach.
• Czy falownik ma zintegrowany filtr EMC? Tak, model ATV630D22N4 wyposażono w wbudowany filtr EMC, który redukuje zakłócenia elektromagnetyczne, ułatwiając spełnienie wymogów kompatybilności bez dodatkowych komponentów.
• Czy można nim sterować silnikami synchronicznymi (np. z magnesami trwałymi)? Tak, przemiennik Altivar 630 obsługuje zarówno silniki asynchroniczne, jak i synchroniczne, co potwierdzono w danych katalogowych. Należy jednak dostosować parametry konfiguracji w oprogramowaniu SoMove.
