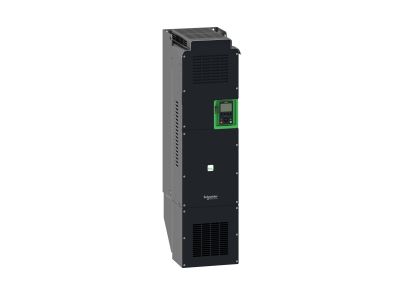

Przemiennik częstotliwości ATV630 3-fazowy 200/240VAC 50/60Hz 75kW 282A IP21 Altivar Process ATV600 | ATV630D75M3 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 630 (symbol ATV630D75M3) to trójfazowy napęd przeznaczony do zasilania silników synchronicznych i asynchronicznych o obciążalności do 282 A. Jego napięcie znamionowe 200-240 VAC 50/60 Hz oraz możliwość pracy z mocą 75 kW (przy przeciążeniu 110%) lub 55 kW (przy przeciążeniu 150%) pozwalają na bezpieczne sterowanie odbiornikami o zmiennym momencie obciążenia o kwadratowej charakterystyce. Stopień ochrony IP21 umożliwia montaż w suchych pomieszczeniach przemysłowych z ograniczonym narażeniem na krople wody.

• Prąd znamionowy 282 A: Gwarantuje zasilanie silników o dużym poborze prądu bez ryzyka przeciążenia układu.
• Zakres napięcia 200-240 VAC: Zapewnia kompatybilność z powszechnymi sieciami niskiego napięcia w przemyśle.
• Dwa poziomy przeciążenia (110%/150%): Umożliwia dobór mocy do wymagań aplikacji – 75 kW dla niewielkich przeciążeń lub 55 kW dla aplikacji wymagających większej rezerwy momentu.
• Wbudowany serwer sieciowy i rejestracja danych: Skraca czas przestoju poprzez szybkie rozwiązywanie problemów i konserwację prewencyjną.
• Łączność EtherNet/IP i Modbus TCP: Ułatwia integrację z nadrzędnymi systemami automatyki, umożliwiając zdalne monitorowanie i konfigurację.

Zgodność z Normami

Przemiennik częstotliwości Altivar 630 został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada oznaczenie CE, co potwierdza jego zgodność z obowiązującymi dyrektywami Unii Europejskiej. Zaleca się stosowanie zgodnie z lokalnymi przepisami dotyczącymi instalacji elektrycznych.

Zastosowanie

Altivar 630 jest dedykowany do systemów o zmiennym momencie obciążenia o kwadratowej charakterystyce, co czyni go idealnym rozwiązaniem dla aplikacji pompowych, wentylatorowych i sprężarkowych. Dzięki zaawansowanym funkcjom (regulacja ciśnienia, przepływu i poziomu, kompensacja strat przepływu) sprawdza się w automatyce budynkowej i procesach przemysłowych.

• Sterowanie silnikami pomp wirowych w systemach wodociągowych i kanalizacyjnych.
• Napędy wentylatorów w instalacjach HVAC i przemysłowych systemach wentylacji.
• Regulacja prędkości obrotowej sprężarek zapewniająca optymalne zużycie energii.
• Zastosowania w liniach produkcyjnych wymagających precyzyjnej kontroli momentu i prędkości.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i odczekaj do całkowitego rozładowania kondensatorów obwodu pośredniego (zgodnie z dokumentacją producenta). Urządzenie instaluj w szafie sterowniczej zapewniającej odpowiednią wentylację, na płaskiej powierzchni montażowej. Przekroje przewodów dobieraj do prądu 282 A oraz wartości zwarciowych sieci. Moment dokręcania zacisków oraz zalecane zabezpieczenia nadprądowe należy stosować według instrukcji technicznej dostarczonej z urządzeniem.

FAQ

• Jaki stopień ochrony ma przemiennik ATV630D75M3? Stopień ochrony obudowy wynosi IP21, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12 mm oraz przed kroplami wody padającymi pionowo. Nie nadaje się do pracy w miejscach narażonych na silne zapylenie lub strumienie wody.
• Jakie rodzaje silników mogę zasilać tym przemiennikiem? Urządzenie jest przystosowane do sterowania zarówno silnikami synchronicznymi, jak i asynchronicznymi. Maksymalna obciążalność prądowa wynosi 282 A, co przy napięciu 200-240 VAC pozwala na zasilanie silników o mocy do 75 kW (przeciążenie 110%) lub 55 kW (przeciążenie 150%).
• Jakie protokoły komunikacyjne są obsługiwane? Przemiennik wyposażono w interfejsy EtherNet/IP oraz Modbus TCP, co umożliwia głęboką integrację z architekturą automatyki. Dodatkowo jest kompatybilny z oprogramowaniem SoMove do zapisywania i przenoszenia konfiguracji.
