Przemiennik częstotliwości ATV630 3-fazowy 200/240VAC 50/60Hz 5,5kW 25,4A IP21, Altivar 630 | ATV630U55M3 Schneider Electric

Opis i Kluczowe Cechy

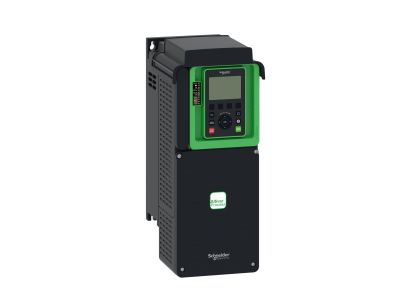

Przemiennik częstotliwości Schneider Electric Altivar 630 (symbol ATV630U55M3) to trójfazowy napęd przeznaczony do zasilania silników synchronicznych i asynchronicznych w systemach ze zmiennym momentem o kwadratowej charakterystyce obciążenia. Urządzenie pracuje z napięciem wejściowym 200–240 VAC i prądem znamionowym 25,4 A, co umożliwia bezpieczną i stabilną regulację obrotów silników o mocy do 5,5 kW w zakresie niewielkiego przeciążenia (110%) lub do 4,0 kW przy znacznym przeciążeniu (150%). Stopień ochrony IP21 zapewnia odporność na wniknięcie ciał stałych o średnicy powyżej 12 mm oraz pionowo kapiącą wodę, co pozwala na instalację w suchych pomieszczeniach przemysłowych bez dodatkowych obudów.

• Prąd znamionowy 25,4 A: gwarantuje bezpieczną pracę w obwodach silnikowych o znacznym obciążeniu, minimalizując ryzyko przegrzania i wydłużając żywotność napędu.
• Zakres napięcia 200–240 VAC 3-fazowe: umożliwia podłączenie do powszechnie dostępnych sieci niskiego napięcia w przemyśle i infrastrukturze budynkowej.
• Wbudowana regulacja ciśnienia, przepływu i poziomu: pozwala na precyzyjne sterowanie procesami pomp i wentylatorów z kompensacją strat przepływu, co przekłada się na oszczędność energii.
• Łączność EtherNet/IP i Modbus TCP: ułatwia głęboką integrację z systemami automatyki i SCADA, umożliwiając zdalny monitoring oraz szybką diagnostykę.
• Rejestracja danych i serwer sieciowy: skraca czas przestojów poprzez szybkie rozwiązywanie problemów i planowanie konserwacji prewencyjnej bez konieczności fizycznego dostępu do urządzenia.

Zgodność z Normami

Przemiennik częstotliwości Altivar 630 jest zaprojektowany zgodnie z wymaganiami europejskich norm dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada oznaczenie CE potwierdzające spełnienie obowiązujących dyrektyw unijnych. Szczegółowe numery norm nie zostały podane przez producenta – w przypadku konieczności weryfikacji konkretnych wymogów prosimy o kontakt z działem technicznym.

Zastosowanie

Altivar 630 został stworzony z myślą o systemach ze zmiennym momentem obciążenia, w których efektywność energetyczna i niezawodność są kluczowe. Sprawdza się w następujących scenariuszach:

• Sterowanie prędkością obrotową pomp wirowych, odśrodkowych i zatapialnych w instalacjach wodociągowych, kanalizacyjnych i przeciwpożarowych.
• Regulacja wydajności wentylatorów w systemach HVAC, klimatyzacji oraz wentylacji przemysłowej.
• Zastosowania wymagające precyzyjnego utrzymania ciśnienia lub przepływu, np. w stacjach podnoszenia ciśnienia czy instalacjach technologicznych.
• Integracja z nadrzędnym systemem automatyki budynkowej lub procesowej poprzez sieć EtherNet/IP lub Modbus TCP – możliwość odczytu parametrów i zdalnego sterowania.

Wskazówki Montażowe

Montaż i uruchomienie przemiennika częstotliwości może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed jakimikolwiek pracami należy bezwzględnie odłączyć napięcie zasilania i odczekać czas rozładowania kondensatorów obwodu pośredniego (patrz dokumentacja producenta). Urządzenie montować w pozycji pionowej, w miejscu suchym i przewiewnym, z zachowaniem wymaganych odstępów wentylacyjnych. Przekroje przewodów zasilających i silnikowych dobrać zgodnie z obciążalnością prądową (25,4 A) oraz obowiązującymi normami. Moment dokręcania zacisków należy stosować według wartości podanych w karcie katalogowej. W przypadku zastosowań zewnętrznych wymagana jest dodatkowa obudowa o wyższym stopniu ochrony.

FAQ

• Czy przemiennik jest wyposażony w podświetlany wyświetlacz? W dostarczonych danych nie ma informacji o wyświetlaczu – na potrzeby konfiguracji zaleca się korzystanie z narzędzia programowego SoMove lub zdalnego panelu operatorskiego.
• Jaki stopień ochrony ma ATV630U55M3? Stopień ochrony wynosi IP21 – urządzenie jest zabezpieczone przed wniknięciem ciał stałych o średnicy powyżej 12 mm oraz przed kapiącą wodą. Nie nadaje się do instalacji bezpośrednio na zewnątrz lub w środowiskach o dużej wilgotności.
• Czy napęd pracuje w trybie sterowania wektorowego bezczujnikowego? Altivar 630 umożliwia regulację prędkości silników synchronicznych i asynchronicznych – szczegółowy tryb pracy zależy od konfiguracji; producent zaleca stosowanie dedykowanego oprogramowania SoMove do ustawiania parametrów.
