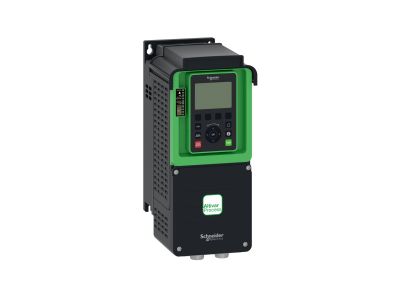

Przemiennik częstotliwości ATV630 3-fazowy 200/240VAC 50/60Hz 4,0kW 18,7A IP21, Altivar 630 | ATV630U40M3 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 630 o indeksie ATV630U40M3 to zaawansowany napęd trójfazowy przeznaczony do sterowania silnikami synchronicznymi i asynchronicznymi. Zasilany napięciem 200…240 VAC (50/60 Hz) zapewnia prąd wyjściowy 18,7 A, co pozwala na zasilanie silników o mocy do 4,0 kW (5,0 KM) w zastosowaniach z lekkim przeciążeniem (110%) oraz do 3,0 kW (4,0 KM) przy znacznym przeciążeniu (150%). Stopień ochrony IP21 umożliwia pracę w suchych pomieszczeniach rozdzielni i maszynowni. Urządzenie zaprojektowano z myślą o systemach o zmiennym momencie i kwadratowej charakterystyce obciążenia – idealne do pomp, wentylatorów i sprężarek.

• Prąd wyjściowy 18,7 A (200…240 VAC): gwarantuje bezpieczną pracę silników o podwyższonym obciążeniu, jednocześnie chroniąc napęd przed przeciążeniem termicznym.
• Lekkie przeciążenie 110% (4,0 kW / 5,0 KM) i ciężkie 150% (3,0 kW / 4,0 KM): elastyczność doboru – w zastosowaniach standardowych lub wymagających doraźnie większego momentu rozruchowego.
• Zaawansowana łączność: EtherNet/IP i Modbus TCP: głęboka integracja z systemami automatyki przemysłowej oraz łatwe przesyłanie danych diagnostycznych i konfiguracyjnych.
• Wbudowany serwer sieciowy i rejestracja danych: natychmiastowe rozwiązywanie problemów i planowanie konserwacji prewencyjnej – skraca czas przestojów.
• Kompatybilność z oprogramowaniem SoMove: szybkie zapisywanie i przenoszenie konfiguracji na napęd zapasowy, co redukuje przestoje konserwacyjne.

Zgodność z Normami

Przemiennik częstotliwości Altivar 630 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Urządzenie spełnia wymagania dotyczące kompatybilności elektromagnetycznej (EMC) i bezpieczeństwa elektrycznego dla napędów o regulowanej prędkości. W przypadku zastosowań w systemach automatyki budynkowej i przemysłowej zaleca się przestrzeganie lokalnych przepisów instalacyjnych.

Zastosowanie

Altivar 630 ATV630U40M3 został opracowany przede wszystkim do sterowania silnikami w systemach o zmiennym momencie obciążenia. Sprawdza się tam, gdzie kluczowa jest precyzyjna regulacja przepływu, ciśnienia lub poziomu – z wbudowaną kompensacją strat przepływu.

• Sterowanie pompami w instalacjach wodociągowych, kanalizacyjnych i przeciwpożarowych – automatyczna regulacja wydajności i ochrona przed suchobiegiem.
• Napędy wentylatorów i układów klimatyzacji (HVAC) – płynna regulacja prędkości dla optymalizacji zużycia energii.
• Sterowanie sprężarkami i przenośnikami w lekkim przemyśle – aplikacje wymagające kwadratowej charakterystyki obciążenia.
• Integracja z systemami automatyki budynkowej (BMS) poprzez EtherNet/IP – zdalne monitorowanie, diagnostyka i rejestracja parametrów pracy.

Wskazówki Montażowe

Montaż i uruchomienie przemiennika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania i odczekać wymagany czas na rozładowanie kondensatorów (wskazany w instrukcji). Urządzenie montować w pozycji pionowej na powierzchni niepalnej, z zachowaniem minimalnych odstępów wentylacyjnych. Przekrój przewodów zasilających i silnikowych dobrać do prądu znamionowego (18,7 A) oraz warunków środowiskowych. Moment dokręcania zacisków – zgodnie z tabelą w dokumentacji urządzenia.

FAQ

• Jaki jest stopień ochrony przemiennika ATV630U40M3? Stopień ochrony obudowy wynosi IP21 – urządzenie jest odporne na dostęp ciał stałych o średnicy powyżej 12,5 mm oraz na pionowo kapiącą wodę. Nadaje się do montażu w suchych pomieszczeniach rozdzielni i maszynowni, bez bezpośredniego narażenia na bryzgi.
• Jakie napięcie zasilania jest wymagane? Falownik wymaga trójfazowego napięcia wejściowego 200…240 VAC (50/60 Hz). Napięcie wyjściowe jest regulowane przez przekształtnik i dostosowane do parametrów silnika.
• Czy mogę podłączyć silnik asynchroniczny i synchroniczny? Tak. Altivar 630 obsługuje zarówno silniki asynchroniczne (klatkowe), jak i synchroniczne (z magnesami trwałymi) – parametry pracy są automatycznie dopasowywane przez algorytmy napędu.
