Przemiennik częstotliwości ATV630 3-fazowy 200/240VAC 50/60Hz 30kW 123A IP21 Altivar Process ATV600 | ATV630D30M3 Schneider Electric

Opis i Kluczowe Cechy

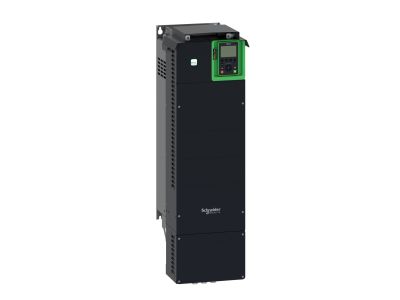

Przemiennik częstotliwości Schneider Electric Altivar 630 o symbolu ATV630D30M3 to zaawansowane urządzenie zaprojektowane do sterowania silnikami synchronicznymi i asynchronicznymi. Zasilany z sieci trójfazowej 200–240 VAC przy 50/60 Hz, oferuje prąd znamionowy 123 A i moc do 30,0 kW (40 KM) w aplikacjach z niewielkim przeciążeniem (110%) lub do 22,0 kW (30 KM) przy znacznym przeciążeniu (150%). Stopień ochrony IP21 zapewnia bezpieczną pracę w warunkach suchych, np. w szafach sterowniczych. Urządzenie dedykowane jest systemom ze zmiennym momentem o kwadratowej charakterystyce obciążenia – idealne do pomp, wentylatorów i sprężarek.

• Prąd 123 A i moc 30/22 kW: Umożliwia płynną regulację obrotów silników o średniej mocy, zapewniając optymalne wykorzystanie energii i ochronę przed przeciążeniami.
• Napięcie zasilania 200–240 VAC (3-fazowe): Kompatybilność z powszechnymi sieciami niskiego napięcia w Europie i na świecie, upraszczająca integrację w istniejących instalacjach.
• Stopień ochrony IP21: Chroni przed wnikaniem ciał stałych o średnicy ≥12,5 mm oraz kroplami wody pod kątem – odpowiedni do montażu w suchych pomieszczeniach technicznych.
• Wbudowany monitoring i rejestracja danych: Natychmiastowa identyfikacja spadku wydajności pompy oraz zapis parametrów pracy skracają czas przestoju i ułatwiają konserwację prewencyjną.
• Zaawansowana łączność EtherNet/IP i Modbus TCP: Głęboka integracja z systemami automatyki budynkowej i przemysłowej, możliwość zdalnego sterowania i diagnostyki.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi dyrektywami Unii Europejskiej, posiada oznaczenie CE oraz spełnia międzynarodowe standardy dotyczące bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej. Przeznaczony do stosowania w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Przemiennik ATV630D30M3 został stworzony z myślą o aplikacjach wymagających precyzyjnej regulacji prędkości i momentu obrotowego, szczególnie przy zmiennym obciążeniu o kwadratowej charakterystyce. Sprawdza się w następujących scenariuszach:

• Sterowanie pompami wirowymi, w tym w układach z regulacją ciśnienia i przepływu (np. hydrofornie, stacje uzdatniania wody).
• Napędy wentylatorów w systemach HVAC, gdzie zmienna prędkość pozwala oszczędzać energię i redukować hałas.
• Zastosowania w sprężarkach i mieszadłach wymagających dużej dynamiki oraz ochrony przed przeciążeniami mechanicznymi.
• Integracja z systemami automatyki budynkowej (BMS) poprzez protokoły EtherNet/IP i Modbus TCP – scentralizowane sterowanie i monitoring.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć zasilanie sieciowe i upewnić się, że w obwodzie pośrednim DC nie ma napięcia resztkowego (odczekać min. 5 minut po odłączeniu). Przemiennik montować w szafie sterowniczej z zachowaniem odpowiedniej wentylacji – nie zasłaniać otworów chłodzących. Przekrój przewodów zasilających i silnikowych dobrać zgodnie z prądem 123 A oraz lokalnymi normami. Zalecane stosowanie zabezpieczeń nadprądowych i przeciwzwarciowych zgodnie z dokumentacją producenta. Po instalacji sprawdzić poprawność połączeń oraz ustawić parametry silnika w menu konfiguracyjnym.

FAQ

• Jaki stopień ochrony ma przemiennik ATV630D30M3? Urządzenie posiada stopień ochrony IP21 – chroni przed wnikaniem ciał stałych o średnicy ≥12,5 mm oraz przed kroplami wody padającymi pod kątem do 15°. Nadaje się do montażu w suchych pomieszczeniach przemysłowych.
• Czy przemiennik może być zasilany z sieci jednofazowej? Nie – ATV630D30M3 wymaga zasilania trójfazowego o napięciu 200–240 VAC. Do sieci jednofazowych należy wybrać inny model z rodziny Altivar 630.
• Jakie protokoły komunikacyjne są obsługiwane? W standardzie dostępne są EtherNet/IP oraz Modbus TCP. Umożliwia to podłączenie do sterowników PLC, systemów SCADA oraz nadrzędnych systemów automatyki budynkowej bez dodatkowych konwerterów.
