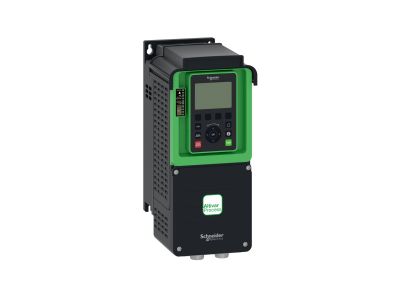

Przemiennik częstotliwości ATV630 3-fazowy 200/240VAC 50/60Hz 2,2kW 11,2A IP21, Altivar 630 | ATV630U22M3 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 630 o symbolu ATV630U22M3 to trójfazowy napęd przeznaczony do sterowania silnikami synchronicznymi i asynchronicznymi. Urządzenie zasilane napięciem 200–240 VAC 50/60 Hz zapewnia prąd znamionowy 11,2 A, co pozwala na zasilanie silników o mocy do 2,2 kW w zastosowaniach z lekkim przeciążeniem (do 110%) oraz do 1,5 kW przy znacznym przeciążeniu (do 150%). Stopień ochrony IP21 umożliwia pracę w suchych pomieszczeniach przemysłowych bez bezpośredniego kontaktu z wodą.

• Prąd znamionowy 11,2 A: bezpieczne zasilanie odbiorników o znacznej mocy przy zachowaniu rezerwy dla przeciążeń – redukcja ryzyka wyłączenia awaryjnego.
• Moc silnika 2,2 kW (lekki przeciążenie) / 1,5 kW (znaczny przeciążenie): elastyczność doboru charakterystyki obciążenia – jeden napęd sprawdzi się w pompach, wentylatorach i sprężarkach.
• Charakterystyka kwadratowa (zmienny moment): optymalne dopasowanie do układów o charakterystyce wentylatorowej i pompowej – wyższa efektywność energetyczna i płynna regulacja.
• Wbudowany serwer sieciowy i rejestracja danych: szybkie diagnozowanie awarii i konserwacja prewencyjna – skrócenie przestojów produkcyjnych.
• Łączność EtherNet/IP i Modbus TCP: głęboka integracja z istniejącymi systemami sterowania – łatwe wdrażanie w architekturach Przemysłu 4.0.

Zgodność z Normami

Przemiennik częstotliwości Altivar 630 jest zgodny z europejskimi normami bezpieczeństwa i kompatybilności elektromagnetycznej, posiada oznakowanie CE. Produkt zaprojektowano zgodnie z wymaganiami standardów DIN oraz dyrektywami niskonapięciowymi, co gwarantuje bezpieczną eksploatację w warunkach przemysłowych.

Zastosowanie

Altivar 630 ATV630U22M3 dedykowany jest do systemów z regulacją zmiennego momentu – idealnie sprawdza się tam, gdzie obciążenie zmienia się kwadratowo wraz z prędkością.

• Sterowanie pompami wirowymi, wentylatorami i sprężarkami – automatyczna kompensacja strat przepływu i ciśnienia.
• Regulacja przepływu i poziomu w instalacjach HVAC – natychmiastowa reakcja na zmiany parametrów procesu.
• Zastosowania wymagające precyzyjnej kontroli prędkości silników asynchronicznych i synchronicznych – od lekkiego do znacznego przeciążenia.
• Integracja z nadrzędnymi systemami automatyki budynkowej i przemysłowej (EtherNet/IP, Modbus TCP) – monitoring i zdalna diagnostyka.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości może być wykonywany wyłącznie przez personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia. Urządzenie należy mocować na szynie DIN TH35 lub bezpośrednio do płyty montażowej z zachowaniem wymaganej wentylacji. Przekrój przewodów zasilających i silnikowych dobrać do prądu 11,2 A zgodnie z normami. Moment dokręcania zacisków stosować według wartości podanych w dokumentacji producenta.

FAQ

• Czy przemiennik posiada wbudowany filtr EMC? W dostarczonych danych nie określono obecności zintegrowanego filtru. Należy sprawdzić szczegółową kartę katalogową producenta.
• Jaki jest stopień ochrony ATV630U22M3? Stopień ochrony to IP21 – urządzenie jest odporne na dotyk palcami oraz kapanie wody pionowej, przeznaczone do wnętrz suchych.
• Czy można programować parametry bez komputera? Przemiennik współpracuje z oprogramowaniem SoMove, co umożliwia konfigurację, zapisywanie i przenoszenie ustawień między napędami. Szczegóły dostępu do interfejsu znajdują się w instrukcji.
