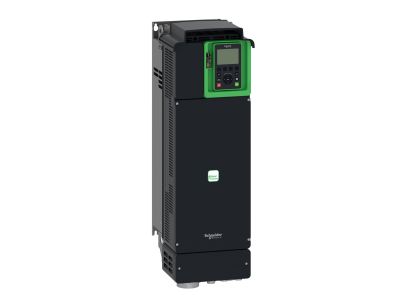

Przemiennik częstotliwości ATV630 3-fazowy 200/240VAC 50/60Hz 18,0kW 78,4A IP21, Altivar 630 | ATV630D18M3 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 630 o symbolu ATV630D18M3 to zaawansowane urządzenie przeznaczone do zasilania i regulacji silników synchronicznych oraz asynchronicznych. Przystosowany do pracy 3-fazowej przy napięciu 200–240 VAC i częstotliwości 50/60 Hz, oferuje prąd znamionowy 78,4 A i moc 18,0 kW w zastosowaniach z niewielkim przeciążeniem (110%). Stopień ochrony IP21 umożliwia montaż w suchych, wentylowanych pomieszczeniach.

• Prąd 78,4 A przy 200–240 VAC: umożliwia zasilanie silników o znacznej mocy bez ryzyka przegrzania komponentów, zachowując wysoką niezawodność w aplikacjach ciągłych.
• Moc 18,0 kW (25 KM) przy lekkim przeciążeniu 110%: dedykowana do systemów ze zmiennym momentem kwadratowym, takich jak pompy i wentylatory, zapewniając optymalną efektywność energetyczną.
• Stopień ochrony IP21: chroni przed wnikaniem ciał stałych o średnicy powyżej 12 mm oraz kroplami wody, co ułatwia instalację w standardowych szafach sterowniczych bez dodatkowej obudowy.
• Wbudowana łączność EtherNet/IP i Modbus TCP: pozwala na głęboką integrację z nadrzędnymi systemami automatyki, zdalne monitorowanie oraz szybkie diagnozowanie usterk.
• Kompatybilność z oprogramowaniem SoMove: umożliwia zapis i szybkie przenoszenie konfiguracji na napęd zastępczy, co skraca czas przestojów podczas planowych lub awaryjnych wymian.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw europejskich i posiada certyfikat CE. Zaprojektowany zgodnie z obowiązującymi normami bezpieczeństwa dla przemienników częstotliwości, dedykowanymi do środowisk przemysłowych i komercyjnych.

Zastosowanie

Altivar 630 ATV630D18M3 został stworzony z myślą o układach wymagających precyzyjnej regulacji prędkości w aplikacjach o kwadratowej charakterystyce obciążenia. Sprawdza się szczególnie w instalacjach, gdzie kluczowa jest stabilność pracy oraz zaawansowana komunikacja.

• Sterowanie pompami odśrodkowymi z regulacją ciśnienia, przepływu i kompensacją strat – w systemach wodociągowych, irygacyjnych i HVAC.
• Napędy wentylatorów o zmiennym momencie obciążenia – w klimatyzacji, wentylacji mechanicznej i przemysłowych instalacjach wyciągowych.
• Automatyka budynkowa i przemysłowa integrowana z sieciami Ethernet – do zdalnego zarządzania pracą silników i optymalizacji zużycia energii.
• Układy wymagające częstego odtwarzania konfiguracji – dzięki obsłudze oprogramowania SoMove umożliwiającego szybką wymianę napędu przy zachowaniu ustawień.

Wskazówki Montażowe

Montaż urządzenia może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów zasilających i silnikowych dobierz do prądu znamionowego 78,4 A zgodnie z obowiązującymi normami. Zapewnij odpowiednią wentylację i przestrzegaj minimalnych odstępów montażowych podanych w instrukcji, aby uniknąć przegrzania.

FAQ

• Czy przemiennik ATV630D18M3 może sterować silnikami synchronicznymi? Tak, urządzenie jest przystosowane zarówno do silników synchronicznych, jak i asynchronicznych, co zapewnia elastyczność w doborze napędu.
• Jaki stopień ochrony ma ten przemiennik? Posiada obudowę o stopniu ochrony IP21, która chroni przed wnikaniem ciał stałych o średnicy powyżej 12 mm oraz kroplami wody. Nie wymaga dodatkowej obudowy w suchych pomieszczeniach.
• Czy możliwe jest użycie tego napędu do aplikacji z dużym przeciążeniem (150%)? Tak, dla silników o mocy do 15,0 kW (20 KM) możliwa jest praca ze znacznym przeciążeniem do 150%, co przydaje się przy rozruchu pomp o wysokim momencie oporowym.
