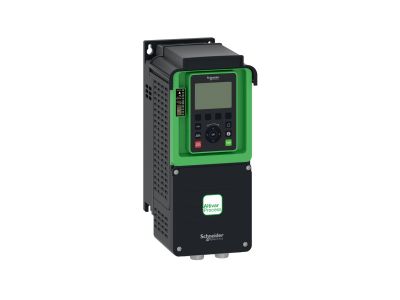

Przemiennik częstotliwości ATV630 3-faz 380/480VAC 50/60Hz 0.75kW 2.2A IP21 Altivar Process ATV600 | ATV630U07N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar Process ATV630 (symbol ATV630U07N4) to zaawansowany napęd 3-fazowy przeznaczony do sterowania silników synchronicznych i asynchronicznych. Urządzenie zasilane napięciem 380–480 V AC, o prądzie znamionowym 2,2 A i mocy 0,75 kW, zapewnia elastyczność w aplikacjach o zmiennym momencie. Dzięki zintegrowanemu filtrowi EMC, stopniowi ochrony IP21 oraz wbudowanym funkcjom monitorowania i łączności sieciowej stanowi kompleksowe rozwiązanie do automatyki procesowej.

• Napięcie zasilania 380–480 V AC (3-faz): Szeroki zakres napięcia umożliwia pracę w sieciach europejskich i amerykańskich bez konieczności stosowania dodatkowego transformatora.
• Prąd znamionowy 2,2 A: Gwarantuje bezpieczne zasilanie silników o mocy do 0,75 kW przy przeciążeniu 110% (1,0 KM) lub do 0,37 kW przy przeciążeniu 150% (0,5 KM), dopasowując się do wymagań lekkich i ciężkich warunków pracy.
• Zintegrowany filtr EMC: Ogranicza zakłócenia przewodzone, ułatwiając spełnienie wymogów kompatybilności elektromagnetycznej w instalacjach przemysłowych.
• Stopień ochrony IP21: Chroni przed ciałami stałymi o średnicy powyżej 12 mm oraz kapaniem wody, umożliwiając montaż w typowych warunkach przemysłowych i w rozdzielnicach.
• Zaawansowana łączność EtherNet/IP i Modbus TCP: Umożliwia głęboką integrację z systemami nadrzędnymi PLC, HMI i sieciami zakładowymi, a także zdalne monitorowanie i diagnostykę przez wbudowany serwer WWW z rejestracją danych.
• Kompatybilność z oprogramowaniem SoMove: Pozwala na szybkie zapisywanie, przenoszenie i przywracanie konfiguracji na napęd zapasowy, minimalizując czas przestojów serwisowych.

Zgodność z Normami

Przemiennik częstotliwości Altivar Process ATV630U07N4 jest zgodny z wymaganiami dyrektyw Unii Europejskiej oraz posiada oznakowanie CE. Został zaprojektowany i przebadany według obowiązujących norm dla przemienników częstotliwości, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach profesjonalnych.

Zastosowanie

Altivar ATV630U07N4 został opracowany z myślą o aplikacjach z regulacją przepływu, ciśnienia i poziomu, zwłaszcza w systemach o kwadratowej charakterystyce obciążenia. Sprawdza się tam, gdzie wymagana jest energooszczędność, płynna regulacja prędkości i niezawodna ochrona silnika.

• Sterowanie pompami wirowymi – regulacja wydajności, kompensacja strat przepływu i ochrona przed suchobiegiem.
• Napędy wentylatorów i dmuchaw – optymalizacja przepływu powietrza w systemach HVAC i klimatyzacji.
• Linie transportowe, mieszadła i inne maszyny o lekkim przeciążeniu w przemyśle spożywczym, chemicznym i wodno-kanalizacyjnym.
• Automatyka budynkowa – integracja z systemami BMS przez Modbus TCP lub EtherNet/IP dla zdalnego monitorowania i sterowania.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i odczekać czas wymagany do rozładowania kondensatorów obwodu pośredniego. Urządzenie należy zamontować w pozycji pionowej na powierzchni niepalnej, zachowując odstępy wentylacyjne zgodne z dokumentacją producenta. Przekrój przewodów zasilających i silnikowych dobrać do obciążalności prądowej (2,2 A) oraz napięcia, uwzględniając długość kabla i spadki napięcia. Nie przekraczać maksymalnego momentu dokręcania zacisków podanego w instrukcji urządzenia.

FAQ

• Jaki jest stopień ochrony tego przemiennika? Przemiennik ma stopień ochrony IP21, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12 mm oraz przed kapaniem wody. Może być montowany wewnątrz obiektów przemysłowych i rozdzielnic, ale nie jest odporny na bezpośrednie działanie strumieni wody.
• Czy posiada wbudowany filtr EMC? Tak, Altivar ATV630U07N4 wyposażony jest w zintegrowany filtr EMC, który redukuje emisje przewodzone, upraszczając spełnienie wymogów norm EN 61800-3 i innych przepisów kompatybilności elektromagnetycznej w typowych instalacjach.
• Czy można go konfigurować za pomocą komputera? Tak, urządzenie jest kompatybilne z oprogramowaniem SoMove, które umożliwia odczyt, zapis i przenoszenie parametrów konfiguracji. Komunikacja odbywa się przez port USB lub sieć Ethernet (EtherNet/IP / Modbus TCP) po podłączeniu odpowiedniego adaptera.
