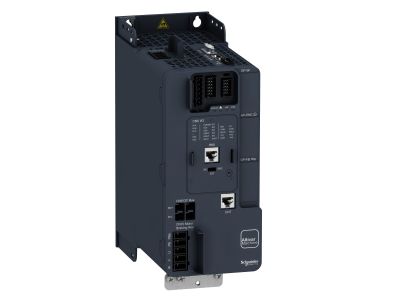

Przemiennik częstotliwości ATV340 Modbus 3-fazowy 7,5kW 380/480V, Altivar 340 | ATV340U75N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 340, model ATV340U75N4, to zaawansowany napęd 3-fazowy przeznaczony do silników asynchronicznych, synchronicznych i reluktancyjnych. Dzięki napięciu wejściowemu 380–480 V AC i prądzie znamionowym 16,5 A zapewnia niezawodne sterowanie w aplikacjach wymagających wysokiej dynamiki procesu. Stopień ochrony IP20 umożliwia montaż w szafach sterowniczych, a zintegrowany filtr EMC minimalizuje zakłócenia elektromagnetyczne.

• Prąd znamionowy 16,5 A: Umożliwia bezpieczną pracę z obciążeniami do 7,5 kW przy znacznym przeciążeniu (150% In) lub do 11 kW przy niewielkim przeciążeniu (120% In).
• Moment rozruchowy do 220% w ciągu 2 s: Zapewnia wysoki moment obrotowy nawet w najtrudniejszych warunkach rozruchu, idealny do aplikacji o dużej bezwładności.
• Kompatybilność z szeroką gamą silników: Obsługuje silniki asynchroniczne (IE2, IE3), synchroniczne i reluktancyjne w pętli otwartej i zamkniętej, co zwiększa elastyczność projektowania maszyn.
• Wbudowany serwer sieciowy i rejestracja danych: Ułatwia zdalne monitorowanie, szybkie diagnozowanie usterek i konserwację prewencyjną, skracając czas przestoju.
• Kompatybilność z oprogramowaniem SoMove: Pozwala na łatwe zapisywanie, kopiowanie i przesyłanie konfiguracji na napęd zapasowy, co redukuje czas przestojów serwisowych.

Zgodność z Normami

Przemiennik częstotliwości Altivar 340 jest zgodny z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Altivar 340 ATV340U75N4 został zaprojektowany do sterowania silnikami w aplikacjach wymagających wysokiej dynamiki i precyzyjnej kontroli. Sprawdza się w różnorodnych scenariuszach przemysłowych i automatyki budynkowej.

• Sterowanie przenośnikami, wentylatorami, pompami i sprężarkami w liniach produkcyjnych.
• Napędy maszyn pakujących, obrabiarek i robotów wymagających dużego momentu rozruchowego.
• Automatyka budynkowa – sterowanie centralami wentylacyjnymi, klimatyzatorami i windami.
• Zastosowania w pętli zamkniętej z enkoderem dla precyzyjnej regulacji prędkości i pozycji.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) lub na płycie montażowej w szafie sterowniczej. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i odczekać co najmniej 5 minut na rozładowanie kondensatorów obwodu pośredniego. Przekrój przewodów zasilających i silnikowych dobrać zgodnie z prądem znamionowym 16,5 A oraz lokalnymi przepisami. Momenty dokręcania zacisków stosować według dokumentacji producenta.

FAQ

• Jaki jest stopień ochrony przemiennika ATV340U75N4? Stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm – urządzenie przeznaczone jest do montażu w suchych pomieszczeniach, w szafach sterowniczych.
• Czy przemiennik posiada wbudowany filtr EMC? Tak, ATV340U75N4 jest wyposażony w zintegrowany filtr EMC, który redukuje zakłócenia przewodzone i spełnia wymogi kompatybilności elektromagnetycznej bez konieczności stosowania dodatkowych elementów.
• Jakie silniki można podłączyć do tego napędu? Przemiennik obsługuje silniki asynchroniczne (w tym IE2 i IE3), synchroniczne z magnesami trwałymi oraz reluktancyjne, pracujące w pętli otwartej lub zamkniętej – daje to dużą elastyczność przy doborze napędu.
