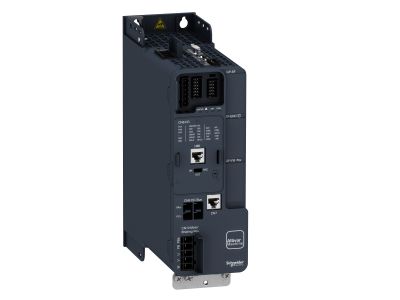

Przemiennik częstotliwości ATV340 Modbus 3-fazowy 380/480V 4,0kW, Altivar 340 | ATV340U40N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 340 o symbolu ATV340U40N4 to zaawansowany napęd przeznaczony do sterowania silnikami asynchronicznymi i synchronicznymi w aplikacjach wymagających wysokiej dynamiki procesu. Urządzenie zasilane napięciem trójfazowym 380–480 V AC, z prądem znamionowym 9,3 A, zapewnia moc 4,0 kW w trybie znacznego przeciążenia (150% I_n) oraz 5,5 kW w trybie małego przeciążenia (120% I_n). Zintegrowany filtr EMC i stopień ochrony IP20 gwarantują niezawodność w standardowych warunkach przemysłowych.

• Prąd znamionowy 9,3 A: Pozwala na zasilanie silników o mocy do 4,0 kW przy znacznym przeciążeniu, zapewniając rezerwę mocy dla wymagających zastosowań.
• Zintegrowany filtr EMC: Redukuje zakłócenia elektromagnetyczne, ułatwiając spełnienie wymogów kompatybilności elektromagnetycznej instalacji.
• Moment rozruchowy do 220% nominalnego w ciągu 2 s: Umożliwia dynamiczne rozruchy ciężkich maszyn bez ryzyka zablokowania, podnosząc efektywność procesów.
• Wbudowany serwer sieciowy i rejestracja danych: Ułatwiają zdalną diagnostykę i konserwację prewencyjną, minimalizując przestoje produkcyjne.
• Kompatybilność z oprogramowaniem SoMove: Umożliwia szybkie zapisywanie i przenoszenie konfiguracji na napęd zapasowy, skracając czas wymiany i przestojów serwisowych.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikację CE. Zastosowany filtr EMC spełnia wymogi dyrektyw dotyczących kompatybilności elektromagnetycznej, co ułatwia integrację urządzenia w instalacjach przemysłowych.

Zastosowanie

Falownik ATV340U40N4 dedykowany jest do aplikacji wymagających precyzyjnego sterowania prędkością i momentem obrotowym silników w maszynach produkcyjnych, układach transportowych, pompach, wentylatorach oraz wszędzie tam, gdzie potrzebna jest wysoka dynamika regulacji.

• Sterowanie silnikami asynchronicznymi (IE2, IE3) oraz synchronicznymi i reluktancyjnymi w pętli otwartej i zamkniętej.
• Aplikacje wymagające dużego momentu rozruchowego – prasy, młyny, mieszadła, kruszarki.
• Układy transportu i logistyki – przenośniki taśmowe, podnośniki, suwnice.
• Pompy i wentylatory z regulacją wydajności w systemach HVAC i wodociągowych.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające i odczekać czas rozładowania kondensatorów zgodnie z instrukcją producenta. Falownik należy zamontować w pozycji pionowej, zapewniając odpowiednią wentylację. Podłączenia przewodów wykonać zgodnie z dokumentacją techniczną, stosując odpowiednie przekroje i momenty dokręcania zacisków.

FAQ

• Jaki jest stopień ochrony obudowy? Stopień ochrony IP20 – urządzenie przeznaczone do montażu w suchych pomieszczeniach, w szafach sterowniczych lub na dedykowanych podstawach.
• Czy falownik może współpracować z silnikiem synchronicznym? Tak, ATV340 obsługuje silniki synchroniczne i reluktancyjne zarówno w pętli otwartej, jak i zamkniętej, co zwiększa elastyczność aplikacji.
• Czy wymagany jest zewnętrzny filtr EMC? Nie, urządzenie posiada zintegrowany filtr EMC, co upraszcza instalację i redukuje dodatkowe koszty oraz przestrzeń w szafie.
