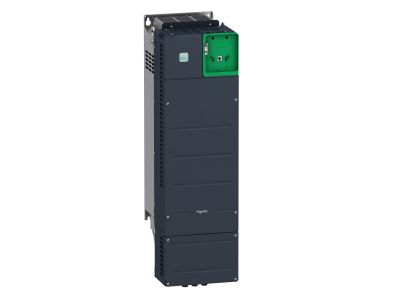

Przemiennik częstotliwości ATV340 Eth 3-fazowy 380/480VAC 50/60Hz 75,0kW 145,0A IP20, Altivar 320 | ATV340D75N4E Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 340 o symbolu ATV340D75N4E to zaawansowany falownik 3-fazowy przeznaczony do zasilania silników asynchronicznych, synchronicznych i reluktancyjnych. Urządzenie pracuje w zakresie napięcia 380-480VAC 50/60Hz, oferuje moc 75kW i prąd znamionowy 145A. Dzięki kompaktowej konstrukcji i stopniowi ochrony IP20 nadaje się do zabudowy w szafach sterowniczych. Wbudowany filtr EMC oraz port Ethernet IP ułatwiają integrację z systemami automatyki.

• Moc 75 kW / prąd 145 A: Umożliwia zasilanie silników o znacznej mocy – do 90 kW przy niewielkim przeciążeniu (120% In) i do 75 kW przy przeciążeniu 150% In, co zapewnia elastyczność w doborze napędu.
• Prąd wyjściowy do 88 A: Gwarantuje bezpieczną pracę silników synchronicznych i asynchronicznych w szerokim zakresie obciążeń, bez ryzyka przeciążenia toru wyjściowego.
• Wbudowany filtr EMC: Ogranicza zakłócenia elektromagnetyczne, upraszczając spełnienie wymogów kompatybilności i redukując koszty dodatkowych elementów filtrujących.
• Port Ethernet IP: Zapewnia szybką komunikację z nadrzędnymi systemami sterowania, umożliwiając zdalny monitoring, konfigurację i diagnostykę.
• Wysoki moment rozruchowy (do 220% Mn w 2 s): Pozwala na dynamiczne sterowanie w aplikacjach wymagających dużego przyspieszenia i precyzyjnej kontroli momentu.
• Kompatybilność z oprogramowaniem SoMove: Ułatwia programowanie, zapisywanie i przenoszenie konfiguracji między napędami, skracając czas przestojów serwisowych.

Zgodność z Normami

Urządzenie spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada certyfikat CE. Konstrukcja oparta na standardach DIN zapewnia niezawodność w warunkach przemysłowych. (Szczegółowe numery norm dostępne w dokumentacji technicznej producenta).

Zastosowanie

Falownik Altivar 340 został zaprojektowany do wymagających aplikacji wymagających wysokiej dynamiki procesu. Sprawdza się w systemach transportu, obróbki materiałów, pomp, wentylatorów oraz w maszynach produkcyjnych.

• Sterowanie silnikami asynchronicznymi (IE2, IE3) i synchronicznymi w pętli otwartej oraz zamkniętej – w aplikacjach o zmiennym momencie i prędkości.
• Układy wymagające dużego przeciążenia (np. prasy, młyny, kruszarki) – dzięki możliwości dostarczenia do 150% prądu znamionowego przez ograniczony czas.
• Zastosowania z wymaganiami wysokiej dynamiki (np. centra obróbcze, roboty) – moment rozruchowy do 220% Mn pozwala na szybkie rozruchy i hamowanie.
• Systemy automatyki budynkowej i przemysłowej z komunikacją Ethernet IP – łatwa integracja z PLC i systemami SCADA.

Wskazówki Montażowe

Montaż i uruchomienie przemiennika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed jakimikolwiek pracami bezwzględnie odłącz napięcie zasilania i odczekaj do rozładowania kondensatorów (minimum 5 minut). Falownik montuj na płycie montażowej w pozycji pionowej, zapewniając odpowiednią cyrkulację powietrza (szczegóły w instrukcji). Przekroje przewodów dobierz do prądu znamionowego 145 A i warunków środowiskowych. Zabezpieczenie obwodu zasilania (np. bezpieczniki lub wyłącznik nadprądowy) dobierz zgodnie z zaleceniami producenta. Nie instaluj w obszarach o dużej wilgotności, zapyleniu ani wibracjach przekraczających dopuszczalne wartości.

FAQ

• Czy przemiennik ma wbudowany wyświetlacz? ATV340D75N4E nie posiada fabrycznego wyświetlacza. Konfigurację przeprowadza się przez port Ethernet (serwer sieciowy) lub za pomocą oprogramowania SoMove na komputerze podłączonym przez port USB (jeśli dostępny).
• Jaki stopień ochrony ma to urządzenie? Falownik posiada stopień ochrony IP20 – jest przeznaczony do zabudowy w szafach sterowniczych, gdzie jest chroniony przed dotykiem i ciałami stałymi o średnicy powyżej 12 mm. Nie jest odporny na wilgoć ani pył.
• Czy można pracować w trybie przeciążenia? Tak, urządzenie dopuszcza dwa tryby: przeciążenie niewielkie – do 120% prądu znamionowego (przez określony czas) oraz przeciążenie znaczne – do 150% prądu znamionowego. Szczegółowe charakterystyki czasowe znajdują się w dokumentacji technicznej producenta.
