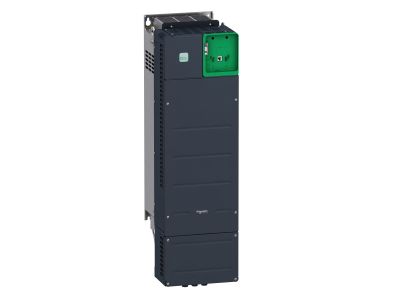

Przemiennik częstotliwości ATV340 3-fazowy 55kW, 400V Ethernet Altivar 340 | ATV340D55N4E Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 340 o symbolu ATV340D55N4E to trójfazowy napęd przystosowany do napięcia wejściowego 380–480 V AC, zdolny do zasilania silników o mocy do 55 kW przy pracy z dużym przeciążeniem (150% In) lub do 75 kW przy lekkim przeciążeniu (120% In). Dzięki prądowi znamionowemu 88,0 A zapewnia bezpieczną i stabilną pracę w aplikacjach wymagających wysokiej dynamiki procesu. Napęd wyposażono w zintegrowany filtr EMC oraz port Ethernet/IP, co ułatwia integrację z systemami automatyki.

• Prąd znamionowy 88,0 A i zakres mocy 55–75 kW: Umożliwia bezpośrednie sterowanie silnikami asynchronicznymi (IE2, IE3), synchronicznymi i reluktancyjnymi w pętli otwartej i zamkniętej, dopasowując się do skali wymagań maszyny.
• Moment obrotowy do 220% In w ciągu 2 s: Gwarantuje wysoki moment rozruchowy i przeciążeniowy w aplikacjach o dużej dynamice, np. w przenośnikach czy obrabiarkach.
• Zintegrowany filtr EMC oraz interfejs Ethernet/IP: Redukuje zakłócenia elektromagnetyczne i umożliwia szybką komunikację z PLC oraz systemami nadrzędnymi.
• Serwer sieciowy i rejestracja danych: Pozwala na zdalną diagnostykę, analizę trendów i skrócenie czasu przestoju dzięki konserwacji prewencyjnej.
• Kompatybilność z oprogramowaniem SoMove: Ułatwia zapis i przenoszenie konfiguracji na napęd zapasowy, minimalizując czas przestojów serwisowych.

Zgodność z Normami

Przemiennik częstotliwości ATV340D55N4E został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardem DIN, posiada certyfikację CE. Aplikacje wymagające zachowania dyrektyw niskonapięciowej (LVD) i kompatybilności elektromagnetycznej (EMC) są spełnione dzięki zintegrowanemu filtrowi oraz solidnej konstrukcji.

Zastosowanie

Altivar 340 został opracowany z myślą o wymagających aplikacjach przemysłowych, gdzie niezbędna jest precyzyjna regulacja prędkości i wysoka dynamika procesu. Sprawdza się w następujących scenariuszach:

• Sterowanie napędami pomp i wentylatorów – zapewnia płynną regulację przepływu przy jednoczesnej oszczędności energii.
• Napędy przenośników taśmowych i transporterów – wysoki moment rozruchowy gwarantuje pewny start pod obciążeniem.
• Obrabiarki i maszyny pakujące – szybka zmiana prędkości i pozycjonowanie w pętli zamkniętej.
• Automatyka maszyn w przemyśle spożywczym, chemicznym czy materiałów budowlanych – odporność na warunki pracy i łatwa komunikacja z systemem nadrzędnym.

Wskazówki Montażowe

Montaż i podłączenie przemiennika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i odczekaj czas wymagany do rozładowania kondensatorów obwodu pośredniego (patrz dokumentacja techniczna). Zamocuj urządzenie na szynie DIN lub płycie montażowej z zachowaniem minimalnych odstępów wentylacyjnych. Przekroje przewodów oraz momenty dokręcania zacisków dobieraj zgodnie z instrukcją producenta, uwzględniając prąd znamionowy 88 A i warunki chłodzenia. Po podłączeniu skonfiguruj parametry napędu za pomocą panelu operatorskiego lub oprogramowania SoMove.

FAQ

• Jaki stopień ochrony ma przemiennik ATV340D55N4E? Urządzenie posiada stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm. Nadaje się do montażu w suchych szafach sterowniczych wewnątrz budynków.
• Jakie typy silników można podłączyć do tego napędu? Przemiennik jest kompatybilny z silnikami asynchronicznymi (w tym IE2 i IE3), synchronicznymi z magnesami trwałymi oraz reluktancyjnymi (SynRM), zarówno w pętli otwartej, jak i zamkniętej.
• Czy urządzenie posiada zintegrowany filtr EMC? Tak, ATV340D55N4E jest wyposażony w fabryczny filtr EMC, który ogranicza emisję zakłóceń przewodzonych do poziomu wymaganego w zastosowaniach przemysłowych, ułatwiając spełnienie norm kompatybilności elektromagnetycznej.
