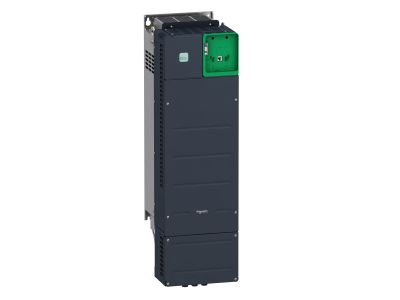

Przemiennik częstotliwości ATV340 3-fazowy 45kW, 400V Ethernet Altivar 340 | ATV340D45N4E Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 340, model ATV340D45N4E, to 3-fazowy napęd o mocy 45 kW (przy znacznym przeciążeniu 150% In) lub 55 kW (przy niewielkim przeciążeniu 120% In), przeznaczony do aplikacji wymagających wysokiej dynamiki procesu technologicznego. Urządzenie zasilane napięciem 380–480 V AC, wyposażone w zintegrowany filtr EMC oraz port komunikacyjny Ethernet IP, umożliwia precyzyjne sterowanie silnikami w pętli otwartej i zamkniętej.

• Moc i prąd wyjściowy: 45 kW (znaczne przeciążenie) / 55 kW (niewielkie przeciążenie) przy prądzie znamionowym 88,0 A – pozwala to na bezpieczne zasilanie silników o dużym obciążeniu w wymagających aplikacjach.
• Moment rozruchowy 220% w 2 s: osiągnięcie 220% nominalnego momentu obrotowego w ciągu 2 sekund gwarantuje płynne ruszanie i wysoką dynamikę nawet przy ciężkich rozruchach.
• Kompatybilność z różnymi typami silników: asynchroniczne (IE2, IE3), synchroniczne i reluktancyjne – daje elastyczność w doborze napędu do istniejącej infrastruktury.
• Zintegrowany filtr EMC i port Ethernet IP: filtr redukuje zakłócenia elektromagnetyczne, a Ethernet IP umożliwia łatwą integrację z systemami sterowania i monitoringiem.
• Oprogramowanie SoMove: umożliwia zapis i przenoszenie konfiguracji na napęd zapasowy, co skraca czas przestojów serwisowych i upraszcza konserwację.

Zgodność z Normami

Przemiennik częstotliwości Altivar 340 jest zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardem DIN. Posiada certyfikat CE potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Konkretne numery norm nie zostały podane przez producenta w udostępnionych danych.

Zastosowanie

Altivar 340 został stworzony dla aplikacji wymagających wysokiej dynamiki i precyzyjnego sterowania prędkością obrotową silników. Sprawdza się zarówno w pojedynczych napędach, jak i w złożonych liniach produkcyjnych.

• Sterowanie silnikami asynchronicznymi i synchronicznymi w maszynach pakujących, wciągarkach, pompach i wentylatorach o zmiennym obciążeniu.
• Aplikacje wymagające wysokiego momentu rozruchowego, np. przenośniki, miksery czy wirówki.
• Integracja z systemami automatyki budynkowej (BMS) i przemysłowej przez Ethernet IP – monitoring i diagnostyka online.
• Zastosowania w maszynach o zwiększonych wymaganiach przeciążeniowych (do 150% In przez ograniczony czas) – np. w dźwigach i dźwignicach.

Wskazówki Montażowe

Montaż przemiennika częstotliwości może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie należy mocować na płycie montażowej z zachowaniem minimalnych odstępów wentylacyjnych określonych w dokumentacji producenta. Przekroje przewodów zasilających i silnikowych dobrać do prądu znamionowego 88 A oraz warunków instalacji. Moment dokręcania zacisków zgodnie z instrukcją (zwykle 0,8–1,2 Nm). Zaleca się stosowanie dodatkowych dławików sieciowych w instalacjach o dużych zakłóceniach – kwestię tę należy zweryfikować z dokumentacją techniczną.

FAQ

• Czy przemiennik ma wbudowany filtr EMC? Tak, ATV340D45N4E jest wyposażony w zintegrowany filtr EMC, co ułatwia spełnienie wymogów kompatybilności elektromagnetycznej w typowych instalacjach.
• Jaki jest stopień ochrony tego falownika? Stopień ochrony wynosi IP20 – urządzenie przeznaczone jest do montażu w suchych pomieszczeniach, w szafach sterowniczych lub rozdzielnicach.
• Jakie silniki można podłączyć do Altivara 340? Przemiennik jest kompatybilny z silnikami asynchronicznymi (IE2, IE3), synchronicznymi oraz reluktancyjnymi, w pętli otwartej i zamkniętej – szczegółowe ustawienia konfiguruje się za pomocą oprogramowania SoMove lub panelu operatorskiego.
