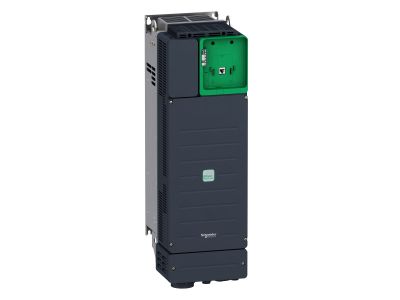

Przemiennik częstotliwości ATV340 3-fazowy 37kW, 400V Ethernet Altivar 340 | ATV340D37N4E Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 340 o symbolu ATV340D37N4E to trójfazowy napęd o mocy 37 kW przeznaczony do silników asynchronicznych, synchronicznych i reluktancyjnych. Dzięki zintegrowanemu filtrowi EMC i portowi Ethernet IP zapewnia czystą pracę oraz łatwą integrację z siecią automatyki. Prąd znamionowy 74,5 A i napięcie zasilania 380–480 V AC pozwalają na bezpieczne sterowanie odbiornikami o znacznym obciążeniu bez ryzyka przeciążeń.

• Prąd znamionowy 74,5 A: umożliwia zasilanie silników o mocy do 45 kW (przy przeciążeniu 120%) lub 37 kW (przy przeciążeniu 150%), co gwarantuje elastyczność w doborze do aplikacji wymagających wysokiej dynamiki.
• Moment rozruchowy do 220% wartości nominalnej w ciągu 2 s: zapewnia szybkie przyspieszenie i pewne ruszanie nawet pod dużym obciążeniem, co jest kluczowe w precyzyjnych procesach technologicznych.
• Wbudowany port Ethernet IP i serwer sieciowy: umożliwiają zdalne monitorowanie, rejestrację danych oraz szybkie diagnozowanie usterek, skracając przestoje i ułatwiając konserwację prewencyjną.
• Kompatybilność z szeroką gamą silników (IE2, IE3, synchroniczne, reluktancyjne) w pętli otwartej i zamkniętej: pozwala na adaptację do różnych maszyn i zachowanie skalowalności bez konieczności wymiany napędu.
• Kompatybilność z oprogramowaniem SoMove: umożliwia szybkie zapisywanie i przywracanie konfiguracji napędu, co redukuje czas przestojów podczas wymiany serwisowej.

Zgodność z Normami

Przemiennik częstotliwości Altivar 340 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Stopień ochrony IP20 zapewnia bezpieczną pracę w suchych pomieszczeniach rozdzielni i szaf sterowniczych.

Zastosowanie

Napęd ATV340D37N4E dedykowany jest do aplikacji wymagających wysokiej dynamiki procesu technologicznego oraz precyzyjnej kontroli prędkości i momentu obrotowego. Może być stosowany między innymi w:

• Sterowaniu silnikami asynchronicznymi i synchronicznymi w maszynach produkcyjnych, dźwigach, wentylatorach i pompach.
• Układach napędowych wymagających dużego momentu rozruchowego i krótkich czasów przyspieszania.
• Automatyce budynkowej i przemysłowej – integracja z sieciami Ethernet IP ułatwia zdalne zarządzanie i monitoring.
• Zastosowaniach wymagających elastyczności – możliwość przełączania między trybami lekkiego i znacznego przeciążenia (120% / 150% In).

Wskazówki Montażowe

Montaż przemiennika częstotliwości może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania i odczekać czas niezbędny do rozładowania kondensatorów (co najmniej 5 minut). Urządzenie należy zamontować w pozycji pionowej na odpowiednio wentylowanej płycie montażowej, zachowując zalecane odstępy dla swobodnego przepływu powietrza. Przekrój przewodów zasilających i silnikowych dobrać do prądu znamionowego 74,5 A oraz warunków środowiskowych. Momenty dokręcania zacisków – zgodnie z dokumentacją techniczną producenta. Po zakończeniu montażu sprawdzić poprawność połączeń oraz ustawień parametrów.

FAQ

• Czy przemiennik posiada wbudowany filtr EMC? Tak, ATV340D37N4E jest wyposażony w zintegrowany filtr EMC, który redukuje zakłócenia elektromagnetyczne i ułatwia spełnienie wymogów kompatybilności.
• Jaki jest stopień ochrony urządzenia? Stopień ochrony wynosi IP20, co oznacza ochronę przed ciałami stałymi większymi niż 12 mm. Przemiennik przeznaczony jest do montażu w suchych pomieszczeniach rozdzielni i szaf sterowniczych.
• Czy mogę skonfigurować napęd za pomocą oprogramowania? Tak, urządzenie jest kompatybilne z oprogramowaniem SoMove, które umożliwia zapisywanie, przenoszenie i przywracanie konfiguracji, co skraca czas przestojów podczas wymiany serwisowej.
