Przemiennik częstotliwości ATV340 3-fazowy 1,5kW, 400V Altivar 340 | ATV340U15N4 Schneider Electric

Opis i Kluczowe Cechy

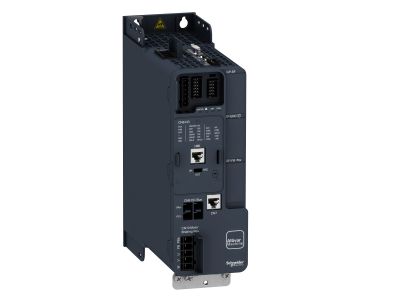

Przemiennik częstotliwości Schneider Electric Altivar 340 ATV340U15N4 to zaawansowany napęd 3-fazowy o mocy 1,5 kW i obciążalności prądowej 4,0 A, przeznaczony do pracy z silnikami synchronicznymi i asynchronicznymi. Zintegrowany filtr EMC oraz szeroki zakres napięcia wejściowego 380–480 V AC zapewniają elastyczność i ochronę przed zakłóceniami. Solidna konstrukcja IP20 gwarantuje niezawodność w warunkach przemysłowych.

• Kompatybilność z szeroką gamą silników: Umożliwia sterowanie silnikami asynchronicznymi (IE2, IE3), synchronicznymi i reluktancyjnymi w pętli otwartej i zamkniętej, co daje elastyczność i skalowalność maszyny.
• Wysoki moment obrotowy: Zapewnia do 220% nominalnego momentu w ciągu 2 s, co sprawdza się w aplikacjach wymagających wysokiej dynamiki procesu.
• Serwer sieciowy i rejestracja danych: Ułatwia szybkie rozwiązywanie problemów i konserwację prewencyjną, skracając czas przestoju.
• Oprogramowanie SoMove: Pozwala zapisywać i przenosić konfigurację na napęd zapasowy, redukując czas przestojów konserwacyjnych.
• Solidna konstrukcja: Zapewnia długotrwałą eksploatację i niezawodny serwis nawet w trudnych warunkach.

Zgodność z Normami

Przemiennik częstotliwości Altivar 340 spełnia wymagania dyrektyw europejskich oraz posiada certyfikat CE. Jego konstrukcja i parametry są zgodne z obowiązującymi standardami bezpieczeństwa i kompatybilności elektromagnetycznej (EMC).

Zastosowanie

Altivar 340 ATV340U15N4 został zaprojektowany specjalnie dla aplikacji wymagających wysokiej dynamiki procesu technologicznego. Sprawdza się w różnorodnych środowiskach przemysłowych, gdzie precyzyjne sterowanie prędkością i momentem obrotowym jest kluczowe.

• Sterowanie silnikami asynchronicznymi i synchronicznymi w pętli zamkniętej i otwartej.
• Napędy maszyn produkcyjnych, przenośników, podajników i innych urządzeń wymagających płynnej regulacji prędkości.
• Pompy, wentylatory, sprężarki – aplikacje o zmiennym obciążeniu, gdzie przeciążenia do 150% (1,5 kW) lub 120% (2,2 kW) są dopuszczalne.
• Automatyka budynkowa i maszyny pakujące, gdzie istotna jest skalowalność i szybka rekonfiguracja.

Wskazówki Montażowe

Montaż i podłączenie przemiennika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Urządzenie montować w pozycji pionowej na płycie montażowej, zapewniając odpowiednią wentylację. Przekrój przewodów zasilających i silnikowych dobrać do prądu znamionowego 4,0 A oraz napięcia 400 V. Momenty dokręcania zacisków stosować zgodnie z dokumentacją producenta. Nieprzestrzeganie tych zaleceń grozi uszkodzeniem urządzenia i utratą gwarancji.

FAQ

• Czy przemiennik ATV340U15N4 ma wbudowany filtr EMC? Tak, urządzenie wyposażone jest w zintegrowany filtr EMC, który redukuje zakłócenia elektromagnetyczne i ułatwia spełnienie wymogów kompatybilności w instalacjach przemysłowych.
• Jaki jest stopień ochrony obudowy? Stopień ochrony IP20 oznacza, że przemiennik jest zabezpieczony przed ciałami stałymi o średnicy powyżej 12,5 mm, ale nie jest odporny na wilgoć. Przeznaczony jest do montażu w suchych pomieszczeniach wewnątrz szaf sterowniczych.
• Jakie silniki można podłączyć do tego falownika? Kompatybilny jest z silnikami asynchronicznymi (IE2, IE3), synchronicznymi oraz reluktancyjnymi, zarówno w pętli otwartej, jak i zamkniętej. Umożliwia to elastyczne dopasowanie do różnych aplikacji.
