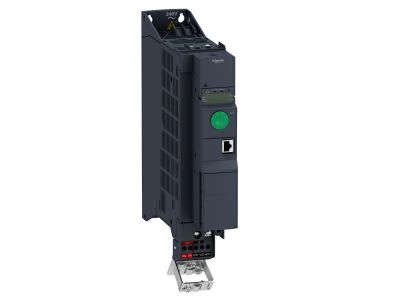

Przemiennik częstotliwości ATV320 książkowy 3-fazowy 380-500V/5,5A 2,2kW, Altivar 320 | ATV320U22N4B Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Altivar 320 o numerze katalogowym ATV320U22N4B to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o precyzyjnym sterowaniu silnikami synchronicznymi oraz asynchronicznymi. Urządzenie charakteryzuje się mocą znamionową wynoszącą 2,2 kW (3,0 KM) oraz prądem wyjściowym na poziomie 5,5 A, co czyni je idealnym wyborem dla szerokiego spektrum aplikacji przemysłowych. Dzięki zasilaniu trójfazowemu w szerokim zakresie od 380V do 500V AC, falownik ten wykazuje dużą odporność na wahania parametrów sieci zasilającej.

• Konstrukcja książkowa (Book): Specjalna, wąska obudowa pozwala na montaż urządzeń bezpośrednio obok siebie, co znacząco redukuje zapotrzebowanie na miejsce w szafie sterowniczej i optymalizuje koszty prefabrykacji.
• Zintegrowany filtr EMC: Wbudowany filtr kompatybilności elektromagnetycznej klasy C2 minimalizuje zakłócenia emitowane do sieci, co eliminuje konieczność stosowania zewnętrznych komponentów filtrujących.
• Zaawansowana komunikacja: Standardowa obsługa protokołów CANopen oraz Modbus RTU umożliwia błyskawiczną integrację z systemami nadrzędnymi PLC bez dodatkowych kart komunikacyjnych.
• Efektywność energetyczna: Algorytmy sterowania pozwalają na redukcję zużycia energii elektrycznej nawet o 30% w porównaniu do tradycyjnych metod rozruchu.
• Stopień ochrony IP20: Obudowa zapewnia ochronę przed dostępem do części niebezpiecznych palcem, co jest standardem w montażu wewnątrz rozdzielnic.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w trudnych warunkach przemysłowych. Przemiennik spełnia wymagania normy IEC 61800-5-1 dotyczącej bezpieczeństwa elektrycznego oraz IEC 61800-3 w zakresie kompatybilności elektromagnetycznej. Posiada certyfikację CE, UL, CSA oraz EAC, co pozwala na jego stosowanie w maszynach eksportowanych na rynki całego świata. Dodatkowo, urządzenie wspiera funkcje bezpieczeństwa (Safety), co jest kluczowe w nowoczesnych systemach automatyki.

Zastosowanie

Altivar 320 w wersji książkowej jest dedykowany do obsługi prostych i średniozaawansowanych maszyn przemysłowych. Jego wszechstronność sprawia, że znajduje zastosowanie w takich obszarach jak:

• Maszyny pakujące: Precyzyjne sterowanie przenośnikami i owijarkami.
• Transport bliski: Obsługa taśmociągów, wind towarowych oraz systemów sortujących.
• Siłowniki mechaniczne: Sterowanie ruchem liniowym i obrotowym w maszynach specjalistycznych.
• Urządzenia dźwigowe: Bezpieczne podnoszenie i opuszczanie ładunków dzięki wysokiemu momentowi rozruchowemu.
• Przemysł komercyjny: Napędy wentylatorów i pomp w zaawansowanych systemach HVAC.

Wskazówki Montażowe

Podczas instalacji przemiennika ATV320U22N4B należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Pozycja montażu: Dzięki formie książkowej, falownik należy montować pionowo. Należy zachować odpowiednie odstępy wentylacyjne powyżej i poniżej urządzenia, aby zapewnić optymalne odprowadzanie ciepła.
• Okablowanie: Przekrój przewodów zasilających i silnikowych powinien być dobrany do prądu znamionowego 5,5 A. Zaleca się stosowanie przewodów ekranowanych dla kabli silnikowych w celu zachowania pełnej zgodności z EMC.
• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednim momentem (zgodnie z dokumentacją techniczną), co zapobiega przegrzewaniu się styków przy długotrwałym obciążeniu.
• Konfiguracja: Wykorzystanie oprogramowania SoMove pozwala na szybkie przygotowanie nastaw na komputerze i ich transfer przez port komunikacyjny, co skraca czas uruchomienia.

FAQ

1. Czy ten falownik może współpracować z silnikami o magnesach trwałych?
Tak, Altivar 320 obsługuje zarówno standardowe silniki asynchroniczne, jak i silniki synchroniczne (PM), co zwiększa jego uniwersalność.

2. Czy wymagane jest stosowanie zewnętrznego rezystora hamującego?
W przypadku aplikacji o dużej bezwładności lub szybkim cyklu zatrzymania, zaleca się podłączenie rezystora hamującego do dedykowanych zacisków przemiennika.

3. Jakie są korzyści z oprogramowania SoMove?
SoMove umożliwia nie tylko konfigurację, ale także diagnostykę i archiwizację parametrów. W przypadku awarii, konfigurację można wgrać do nowego urządzenia w kilka sekund, minimalizując przestój produkcji.
