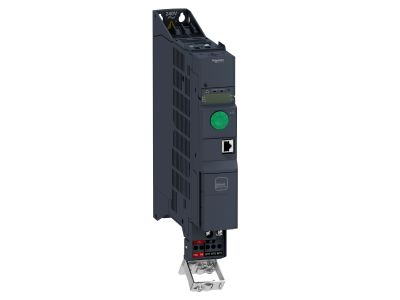

Przemiennik częstotliwości ATV320 książkowy 3-fazowy 380/500V 0,75KW, Altivar 320 | ATV320U07N4B Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric z serii Altivar 320, o numerze katalogowym ATV320U07N4B, to zaawansowane rozwiązanie napędowe zaprojektowane z myślą o maksymalnej wydajności i niezawodności w aplikacjach przemysłowych. Urządzenie charakteryzuje się konstrukcją typu książkowego (book format), co pozwala na znaczną oszczędność miejsca w szafach sterowniczych poprzez montaż bezpośrednio obok innych komponentów. Przemiennik obsługuje silniki o mocy znamionowej do 0,75 kW (1,0 KM) przy prądzie wyjściowym wynoszącym 2,3 A.

• Wszechstronność sterowania: Możliwość zasilania zarówno silników asynchronicznych, jak i synchronicznych, co zapewnia elastyczność przy projektowaniu nowych układów napędowych.
• Zintegrowany filtr EMC: Wbudowany filtr kompatybilności elektromagnetycznej klasy C2 redukuje zakłócenia wysokiej częstotliwości, co jest kluczowe dla stabilnej pracy czułej elektroniki w otoczeniu przemysłowym.
• Efektywność energetyczna: Zoptymalizowane algorytmy sterowania pozwalają na redukcję zużycia energii elektrycznej nawet o 30%, co bezpośrednio przekłada się na niższe koszty eksploatacji.
• Komunikacja: Standardowo wbudowane protokoły CANopen oraz Modbus RTU umożliwiają błyskawiczną integrację z systemami nadrzędnymi PLC bez konieczności zakupu dodatkowych kart komunikacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i trwałość w trudnych warunkach pracy. Stopień ochrony IP20 zapewnia zabezpieczenie przed dostępem do części niebezpiecznych palcem oraz przed obcymi ciałami stałymi o średnicy 12,5 mm i większej. Urządzenie spełnia wymagania dyrektyw niskonapięciowych oraz kompatybilności elektromagnetycznej (EMC), co potwierdza znak CE oraz certyfikacja UL i CSA dla rynków globalnych.

Zastosowanie

Przemiennik Altivar 320 znajduje szerokie zastosowanie w budowie maszyn (OEM) oraz w utrzymaniu ruchu. Dzięki swojej charakterystyce idealnie sprawdza się w:

• Maszynach pakujących: Precyzyjne sterowanie prędkością i momentem obrotowym w transporterach i owijarkach.
• Transporcie bliskim: Obsługa przenośników taśmowych, rolkowych oraz systemów sortujących.
• Urządzeniach dźwigowych: Kontrola ruchów wciągników i suwnic przy zachowaniu wysokiego poziomu bezpieczeństwa.
• Siłownikach mechanicznych: Realizacja złożonych cykli pracy w maszynach specjalistycznych.

Wskazówki Montażowe

Podczas instalacji przemiennika ATV320U07N4B należy zwrócić uwagę na następujące aspekty techniczne:

• Montaż mechaniczny: Dzięki obudowie książkowej, falownik można montować pionowo, zachowując minimalne odstępy dla zapewnienia optymalnej cyrkulacji powietrza chłodzącego.
• Podłączenie elektryczne: Napięcie zasilania 3-fazowe w zakresie od 380V do 500V AC powinno być doprowadzone przewodami o odpowiednim przekroju, dobranym do prądu znamionowego 2,3 A.
• Moment dokręcania: Należy stosować się do zaleceń producenta dotyczących momentu dokręcania zacisków prądowych, aby uniknąć przegrzewania się styków.
• Konfiguracja: Wykorzystanie oprogramowania SoMove pozwala na szybkie przygotowanie nastaw na komputerze i ich transfer do urządzenia, co skraca czas uruchomienia i ułatwia diagnostykę.

FAQ

1. Czy ten przemiennik posiada funkcje bezpieczeństwa?
Tak, seria Altivar 320 posiada wbudowane funkcje bezpieczeństwa, takie jak Safe Torque Off (STO), co pozwala na spełnienie wymagań dotyczących bezpieczeństwa maszynowego bez dodatkowych komponentów.

2. Czy mogę sterować tym falownikiem przez sieć Ethernet?
Standardowo urządzenie posiada Modbus i CANopen. Obsługa protokołów takich jak Ethernet/IP czy PROFINET jest możliwa po doposażeniu przemiennika w opcjonalną kartę komunikacyjną.

3. Czy urządzenie współpracuje z silnikami o magnesach trwałych?
Tak, ATV320 wspiera sterowanie silnikami synchronicznymi, co pozwala na budowę bardzo sprawnych i kompaktowych układów napędowych.
