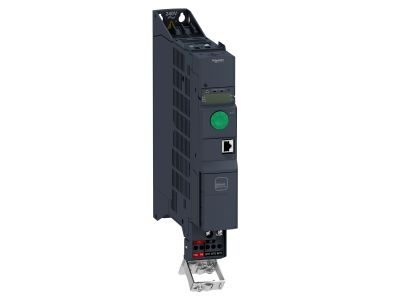

Przemiennik częstotliwości ATV320 książkowy 3-fazowy 380/500V 0,55KW, Altivar 320 | ATV320U06N4B Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric z serii Altivar 320, o numerze katalogowym ATV320U06N4B, to zaawansowane rozwiązanie napędowe zaprojektowane z myślą o precyzyjnym sterowaniu silnikami synchronicznymi oraz asynchronicznymi. Urządzenie charakteryzuje się mocą znamionową wynoszącą 0,55 kW (0,75 KM) oraz prądem wyjściowym na poziomie 1,9 A, co czyni je idealnym wyborem dla aplikacji wymagających wysokiej sprawności przy zachowaniu kompaktowych wymiarów. Dzięki konstrukcji typu "książkowego" (book format), falownik pozwala na znaczną oszczędność miejsca w szafach sterowniczych, umożliwiając montaż urządzeń bezpośrednio obok siebie.

• Zintegrowany filtr EMC: Wbudowany filtr kompatybilności elektromagnetycznej klasy C2 redukuje zakłócenia wysokiej częstotliwości, co jest kluczowe dla stabilnej pracy elektroniki w otoczeniu przemysłowym.
• Wszechstronność zasilania: Urządzenie obsługuje szeroki zakres napięcia wejściowego od 380V do 500V AC w układzie trójfazowym, co pozwala na elastyczne dopasowanie do lokalnej infrastruktury energetycznej.
• Zaawansowana komunikacja: Standardowo wbudowane protokoły CANopen oraz Modbus RTU umożliwiają błyskawiczną integrację z systemami nadrzędnymi PLC bez konieczności zakupu dodatkowych kart komunikacyjnych.
• Efektywność energetyczna: Zoptymalizowane algorytmy sterowania pozwalają na redukcję zużycia energii elektrycznej nawet o 30%, co realnie przekłada się na obniżenie kosztów eksploatacyjnych obiektu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w trudnych warunkach przemysłowych. Stopień ochrony IP20 zapewnia zabezpieczenie przed dostępem do części niebezpiecznych palcem, co jest standardem dla urządzeń montowanych wewnątrz obudów i szaf automatyki. Urządzenie spełnia wymagania dyrektyw niskonapięciowych oraz kompatybilności elektromagnetycznej, co potwierdzają certyfikaty CE, UL oraz CSA.

Zastosowanie

Altivar 320 w wersji książkowej jest dedykowany do obsługi prostych oraz średniozaawansowanych maszyn przemysłowych. Jego uniwersalność sprawia, że znajduje zastosowanie w wielu sektorach gospodarki:

• Maszyny pakujące: Precyzyjne sterowanie przenośnikami i systemami dozującymi.
• Transport bliski: Napędy taśmociągów, rolek transportowych oraz wind towarowych.
• Siłowniki mechaniczne: Realizacja ruchów liniowych i obrotowych w maszynach specjalistycznych.
• Urządzenia dźwigowe: Bezpieczna obsługa mechanizmów podnoszenia dzięki zaawansowanym funkcjom bezpieczeństwa i wysokiemu momentowi rozruchowemu.

Wskazówki Montażowe

Podczas instalacji przemiennika ATV320U06N4B należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Pozycja montażu: Dzięki formie książkowej, falownik należy montować pionowo. Należy zachować odpowiednie odstępy wentylacyjne nad i pod urządzeniem, aby zapewnić optymalne odprowadzanie ciepła.
• Okablowanie: Przewody zasilające i silnikowe powinny być prowadzone zgodnie z zasadami EMC (separacja obwodów mocy od sygnałów sterujących). Zaleca się stosowanie przewodów ekranowanych dla wyjścia silnikowego.
• Moment dokręcania: Wszystkie zaciski śrubowe powinny być dokręcone z momentem określonym w dokumentacji technicznej, co zapobiega przegrzewaniu się styków i awariom instalacji.
• Konfiguracja: Wykorzystanie oprogramowania SoMove pozwala na szybkie przygotowanie nastaw na komputerze i ich transfer do urządzenia, co skraca czas uruchomienia i ułatwia diagnostykę.

FAQ

1. Czy ten falownik może współpracować z silnikami o magnesach trwałych?
Tak, seria Altivar 320 wspiera sterowanie zarówno silnikami asynchronicznymi, jak i synchronicznymi (silniki z magnesami trwałymi), co zwiększa elastyczność projektową.

2. Co oznacza stopień ochrony IP20?
Stopień ochrony IP20 oznacza, że urządzenie jest chronione przed ciałami obcymi o średnicy powyżej 12,5 mm, ale nie jest odporne na działanie wody. Wymaga ono montażu w szafie sterowniczej o odpowiednim stopniu szczelności.

3. Czy do konfiguracji potrzebuję specjalistycznego programatora?
Podstawowe parametry można ustawić za pomocą wbudowanego terminala z wyświetlaczem. Dla zaawansowanej konfiguracji i archiwizacji ustawień zaleca się darmowe oprogramowanie SoMove od Schneider Electric.
