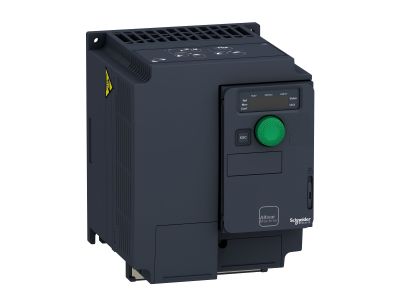

Przemiennik częstotliwości ATV320 kompakt 3-fazowy kompaktowy 3kW 3x380-500V/7,1A 320, Altivar 320 | ATV320U30N4C Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric z serii Altivar 320 (ATV320U30N4C) to zaawansowane rozwiązanie napędowe zaprojektowane z myślą o maksymalnej wydajności i oszczędności miejsca w szafach sterowniczych. Urządzenie charakteryzuje się mocą znamionową wynoszącą 3,0 kW (4,0 KM) i jest przystosowane do pracy w trójfazowych sieciach zasilających o napięciu od 380V do 500V AC. Dzięki prądowi wyjściowemu na poziomie 7,1 A, falownik ten stanowi solidne źródło zasilania zarówno dla silników asynchronicznych, jak i nowoczesnych silników synchronicznych.

• Kompaktowa obudowa: Konstrukcja typu 'kompakt' umożliwia pionowe układanie napędów obok siebie, co znacząco redukuje powierzchnię zajmowaną przez aparaturę wewnątrz maszyny.
• Zintegrowany filtr EMC: Wbudowany filtr kompatybilności elektromagnetycznej minimalizuje zakłócenia wysokiej częstotliwości, co jest kluczowe dla stabilnej pracy czułej elektroniki sterującej.
• Efektywność energetyczna: Zastosowane algorytmy sterowania pozwalają na optymalizację zużycia energii elektrycznej, generując oszczędności sięgające nawet 30% w porównaniu do tradycyjnych metod sterowania.
• Komunikacja przemysłowa: Standardowe wyposażenie w protokoły CANopen oraz Modbus RTU umożliwia błyskawiczną integrację z systemami PLC i nadrzędnymi strukturami automatyki bez konieczności zakupu dodatkowych kart komunikacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w trudnych warunkach przemysłowych. Stopień ochrony IP20 zapewnia zabezpieczenie przed dostępem do części niebezpiecznych palcem oraz przed obcymi ciałami stałymi o średnicy 12,5 mm i większej. Urządzenie spełnia wymagania dyrektyw niskonapięciowych oraz kompatybilności elektromagnetycznej (EMC), co potwierdza zintegrowany filtr klasy przemysłowej.

Zastosowanie

Altivar 320 w wersji kompaktowej jest dedykowany do obsługi prostych oraz średniozaawansowanych maszyn przemysłowych. Jego wszechstronność sprawia, że idealnie sprawdza się w następujących obszarach:

• Maszyny pakujące: Precyzyjne sterowanie prędkością przenośników i dozowników.
• Transport bliski: Obsługa taśmociągów, rolek transportowych oraz systemów sortujących.
• Urządzenia dźwigowe: Sterowanie wciągnikami i mechanizmami jezdnymi dzięki wysokiemu momentowi rozruchowemu.
• Siłowniki mechaniczne: Realizacja powtarzalnych ruchów w maszynach produkcyjnych i komercyjnych.

Wskazówki Montażowe

Podczas instalacji przemiennika ATV320U30N4C należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Montaż mechaniczny: Dzięki kompaktowej budowie dopuszczalne jest montowanie napędów jeden obok drugiego, jednak należy zapewnić odpowiedni przepływ powietrza chłodzącego zgodnie z dokumentacją techniczną.
• Podłączenie elektryczne: Przewody zasilające oraz silnikowe powinny być dobrane do prądu znamionowego 7,1 A. Zaleca się stosowanie przewodów ekranowanych dla zachowania pełnej skuteczności filtra EMC.
• Konfiguracja: Wykorzystanie oprogramowania SoMove pozwala na szybkie przygotowanie nastaw na komputerze i ich transfer do urządzenia. Umożliwia to również łatwe kopiowanie parametrów do jednostek zapasowych, co drastycznie skraca czas przestoju w przypadku awarii.
• Moment dokręcania: Należy przestrzegać momentów dokręcania zacisków śrubowych określonych przez producenta, aby uniknąć przegrzewania się styków.

FAQ

1. Czy ten falownik może współpracować z silnikami o magnesach trwałych?
Tak, Altivar 320 obsługuje zarówno standardowe silniki asynchroniczne, jak i silniki synchroniczne (Permanent Magnet Motors).

2. Jakie protokoły komunikacyjne są dostępne w standardzie?
Urządzenie posiada wbudowane porty komunikacyjne obsługujące protokoły Modbus oraz CANopen.

3. Czy wymagane jest dodatkowe chłodzenie przy montażu pionowym?
Konstrukcja pozwala na gęsty montaż, jednak zawsze należy zachować minimalne odstępy góra/dół określone w instrukcji, aby zapewnić swobodną konwekcję powietrza.

4. Czy oprogramowanie do konfiguracji jest płatne?
Podstawowa konfiguracja i diagnostyka odbywa się za pomocą darmowego oprogramowania SoMove dostarczanego przez Schneider Electric.
