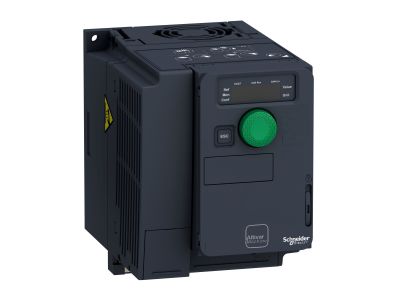

Przemiennik częstotliwości ATV320 kompakt 3-fazowy 380/500V 1,5kW 4,1A, Altivar 320 | ATV320U15N4C Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric z serii Altivar 320 (ATV320U15N4C) to zaawansowane rozwiązanie napędowe zaprojektowane z myślą o optymalizacji pracy trójfazowych silników synchronicznych oraz asynchronicznych. Urządzenie charakteryzuje się mocą znamionową wynoszącą 1,5 kW (2,0 KM) oraz prądem wyjściowym na poziomie 4,1 A, co pozwala na precyzyjne sterowanie dynamiką procesów przemysłowych. Dzięki szerokiemu zakresowi napięcia wejściowego od 380V do 500V AC, falownik ten jest niezwykle uniwersalny w zastosowaniach globalnych.

• Kompaktowa budowa (Compact): Specjalna konstrukcja obudowy umożliwia pionowe układanie napędów obok siebie, co znacząco redukuje przestrzeń zajmowaną w szafie sterowniczej i pozwala na miniaturyzację maszyn.
• Zintegrowany filtr EMC: Wbudowany filtr kompatybilności elektromagnetycznej minimalizuje zakłócenia wysokiej częstotliwości, zapewniając stabilną pracę elektroniki sterującej w otoczeniu przemysłowym.
• Zaawansowana komunikacja: Standardowa obsługa protokołów CANopen oraz Modbus RTU umożliwia natychmiastową integrację z systemami nadrzędnymi PLC bez konieczności zakupu dodatkowych kart komunikacyjnych.
• Efektywność energetyczna: Zoptymalizowane algorytmy sterowania pozwalają na redukcję zużycia energii elektrycznej nawet o 30%, co przekłada się na realne oszczędności operacyjne.
• Oprogramowanie SoMove: Pełna kompatybilność z narzędziem konfiguracyjnym SoMove pozwala na szybkie kopiowanie parametrów i skrócenie czasu przestojów podczas prac serwisowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w trudnych warunkach eksploatacyjnych. Stopień ochrony IP20 definiuje odporność obudowy na dostęp do części niebezpiecznych palcem oraz ochronę przed ciałami obcymi o średnicy powyżej 12,5 mm. Urządzenie spełnia wymagania dyrektyw niskonapięciowych oraz kompatybilności elektromagnetycznej (EMC), co jest kluczowe dla certyfikacji CE całych systemów maszynowych.

Zastosowanie

Przemiennik Altivar 320 w wersji kompaktowej jest dedykowany do obsługi prostych i średniozaawansowanych układów automatyki. Jego parametry techniczne sprawiają, że idealnie sprawdza się w następujących obszarach:

• Maszyny pakujące: Precyzyjne sterowanie przenośnikami i owijarkami.
• Transport bliski: Obsługa taśmociągów, podajników oraz systemów sortujących.
• Siłowniki mechaniczne: Sterowanie ruchem liniowym w maszynach produkcyjnych.
• Urządzenia dźwigowe: Bezpieczna obsługa wciągników i mechanizmów podnoszenia o mniejszej mocy.

Wskazówki Montażowe

Podczas instalacji przemiennika ATV320U15N4C należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Chłodzenie: Mimo możliwości montażu pionowego (side-by-side), należy zapewnić odpowiedni przepływ powietrza wewnątrz szafy, aby utrzymać temperaturę pracy w dopuszczalnym zakresie.
• Okablowanie: Przewody zasilające i silnikowe powinny być prowadzone zgodnie z zasadami EMC (stosowanie przewodów ekranowanych dla wyjścia silnikowego).
• Moment dokręcania: Należy stosować się do specyfikacji producenta dotyczącej momentu dokręcania zacisków prądowych, aby uniknąć przegrzewania się styków przy prądzie 4,1 A.
• Zabezpieczenia: Przed falownikiem należy zastosować odpowiednio dobrane zabezpieczenia nadprądowe oraz wyłącznik różnicowoprądowy typu B, jeśli jest to wymagane przez lokalne przepisy.

FAQ

1. Czy ten falownik posiada wbudowany panel sterowania?
Tak, urządzenie wyposażone jest w podstawowy interfejs do konfiguracji i diagnostyki, a pełna parametryzacja możliwa jest przez oprogramowanie SoMove.

2. Czy mogę zasilać tym przemiennikiem silnik o mocy 0,75 kW?
Tak, przemiennik o mocy 1,5 kW może zasilać mniejsze silniki, pod warunkiem poprawnej konfiguracji parametrów prądowych i zabezpieczeń termicznych w menu urządzenia.

3. Jakie protokoły komunikacyjne są dostępne w standardzie?
Standardowo dostępne są porty komunikacyjne dla protokołów Modbus RTU oraz CANopen, co ułatwia integrację w architekturach EcoStruxure Schneider Electric.
